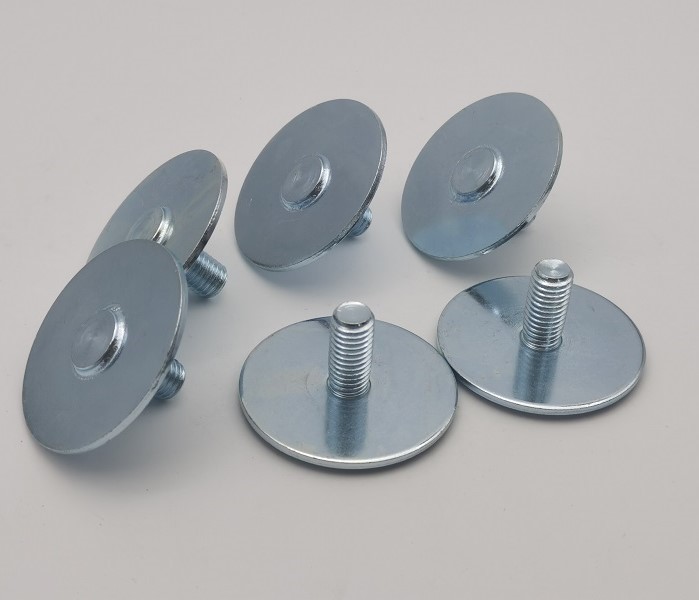

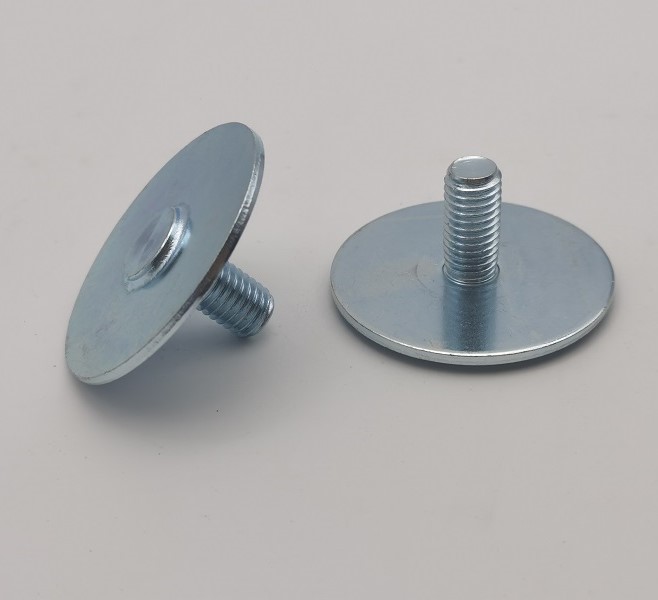

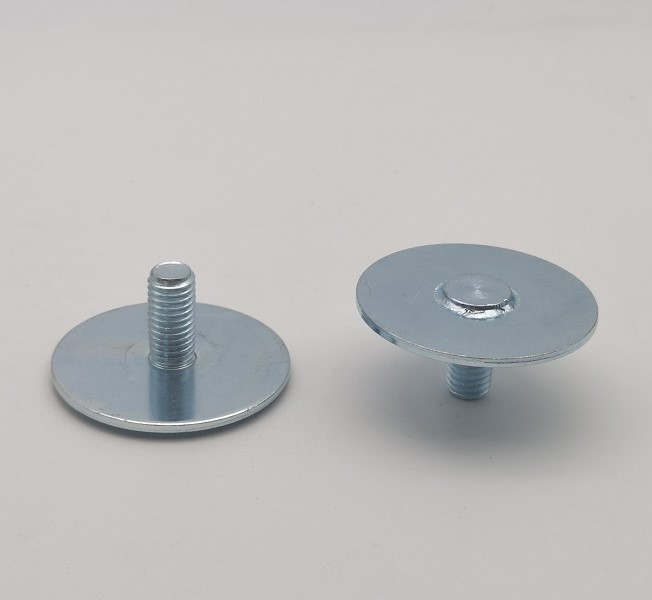

M10 verzinkte basisplaatpin met schroefdraad

JG vervaardigt deM10 verzinkte basisplaatpin met schroefdraadvoor industriële montage-, bevestigings- en apparatuurmontagetoepassingen. Dit op maat gemaakte M10-montageonderdeel met schroefdraad combineert een brede gestempelde stalen basisplaat met een nauwkeurige externe schroefdraad, waardoor een stabiele belastingverdelende verbinding ontstaat voor OEM-assemblages.

De M10 verzinkte basisplaatpin met schroefdraad is vervaardigd uit AISI 1008 koolstofarm staal of een goedgekeurd equivalent. Het onderdeel heeft een ronde basis van 49,5 ±0,3 mm, een plaatdikte van 2,2 mm en een M10×1,5-6g externe draad met een schroefdraadlengte van 20 mm. Alle afmetingen zijn geproduceerd en geïnspecteerd volgens tekening M030192.

Productieproces en technische waarde

De productie van de M10 verzinkte basisplaatpin met schroefdraad vereist het gecontroleerd stansen en stansen van de ronde plaat, het voorbereiden van de draadpin, het draadrollen, een veilige mechanische verbinding, ontbramen, reinigen en helder verzinken. De procescontrole is gericht op de vlakheid van de basisplaat, de haaksheid van de pennen, de verbindingsveiligheid en een consistente schroefdraadgeometrie.

De brede basis van 49,5 mm verdeelt de montagebelasting over een groter contactoppervlak. Nauwkeurige uitlijning tussen de draadpin en de gestempelde plaat ondersteunt een stabiele installatie. Na montage en plateren wordt de M10×1,5-6g-schroefdraad geverifieerd met gekalibreerde GO/NO-GO-meters om te voorkomen dat de opbouw van de coating de pasvorm beïnvloedt.

Toepassingen

• Montage van industriële apparatuur
• Plaatwerk en behuizingsconstructies
• Machinebeschermingen en toegangspanelen
• Automotive- en transportassemblages
• Op maat gemaakte OEM-bevestigingssystemen

Helder verzinkt volgens ASTM B633

De M10 verzinkte basisplaatpin met schroefdraad is helder verzinkt volgens ASTM B633 SC2 Type V. De coating zorgt voor een strak metaalachtig uiterlijk en bescherming tegen corrosie, terwijl de functionele schroefdraadafmetingen behouden blijven. Beplatingsdekking, uiterlijk en draadacceptatie worden na afwerking geïnspecteerd.

Technische specificaties

Kwaliteitscontrole en batchrapporten

Elke batch van deM10 verzinkte basisplaatpin met schroefdraadwordt gecontroleerd door middel van verificatie van binnenkomend materiaal, maatcontroles tijdens het proces en eindinspectie. Kritische kenmerken zijn onder meer de plaatdiameter en -dikte, de lengte van de schroefdraad, de acceptatie van M10×1,5-6g gauge, de uitlijning van de pennen, de integriteit van de verbindingen en de staat van het afgewerkte oppervlak.

• Materiaalcertificaat met chemische samenstelling en mechanische eigenschappen
• Strikt mechanisch eigendomsrapport voor elke productiebatch
• Dimensionaal inspectierapport volgens tekening M030192
• Draad GO/NO-GO-meterinspectie na het plateren
• Platinginspectierapport en traceerbaarheid van batches
• Gezamenlijke uittrek-, uitduw- of koppeltesten indien gespecificeerd in het goedgekeurde controleplan

Vereisten voor vakmanschap

De M10 verzinkte basisplaatpin met schroefdraad moet vrij zijn van bramen en scherpe randen. Afgewerkte onderdelen moeten bovendien vrij zijn van olie, oplosmiddelresten, corrosie, vlekken en andere verontreinigingen. Visuele inspectie bevestigt een schoon, uniform verzinkt oppervlak zonder schade die de montage of het uiterlijk zou kunnen beïnvloeden.

OEM-productie van JG

JG ondersteunt prototypes, productiemonsters en volumeproductie van deM10 verzinkte basisplaatpin met schroefdraad. De technische beoordeling omvat de maakbaarheid, gereedschappen, draadcontrole, verbindingscontrole, beplating en inspectiedocumentatie. Stuur JG uw tekening, jaarvraag en kwaliteitsdocumentvereisten voor een offerte.
