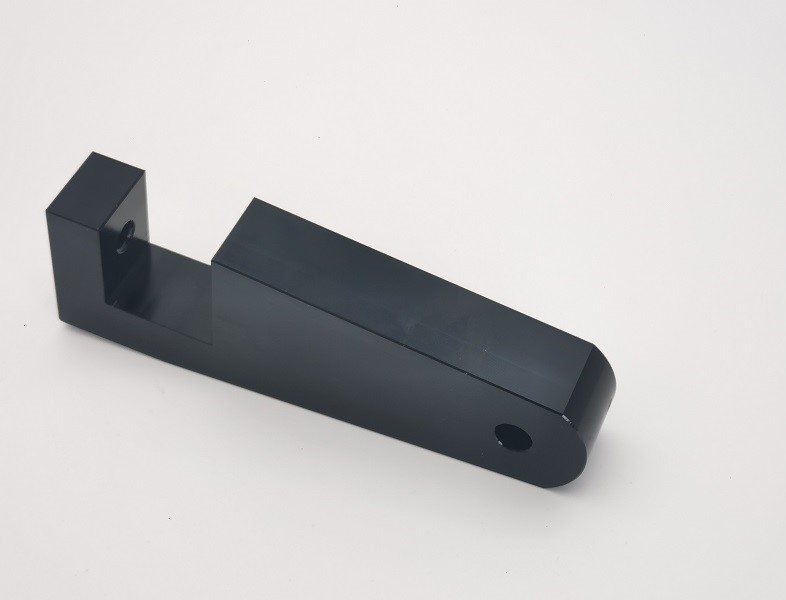

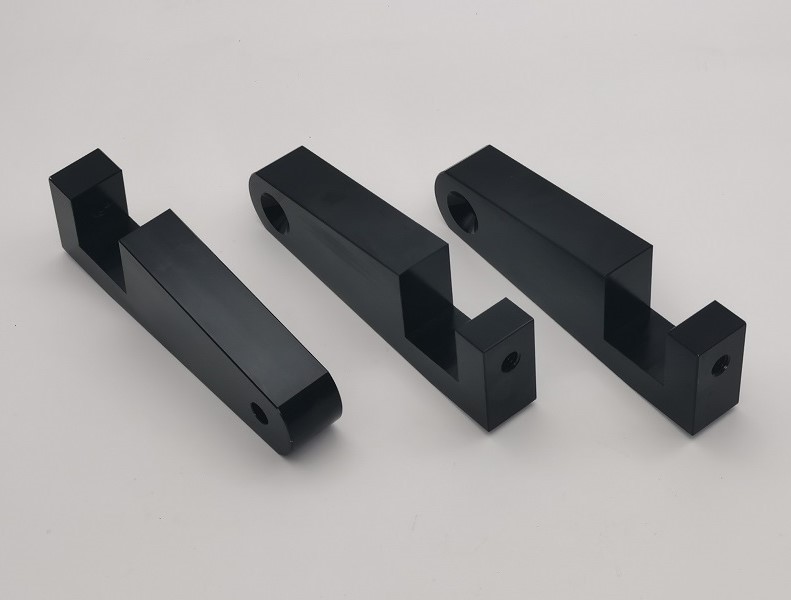

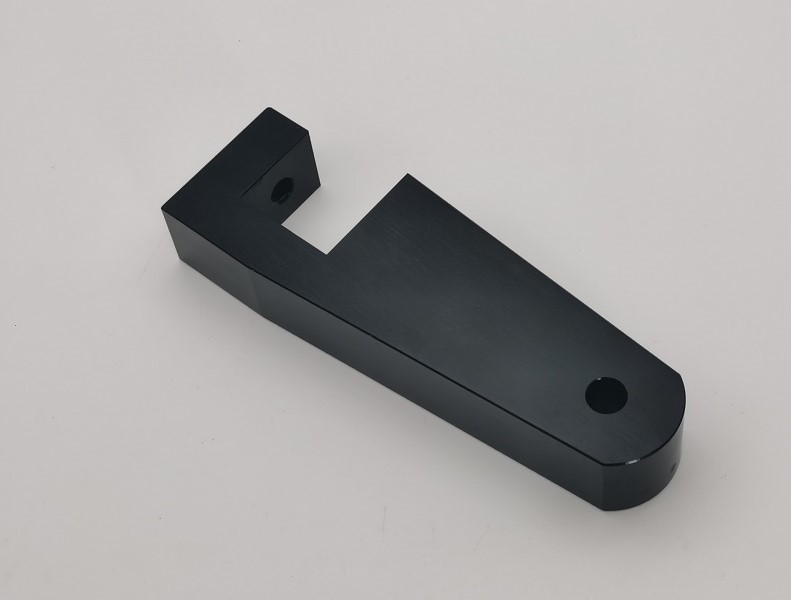

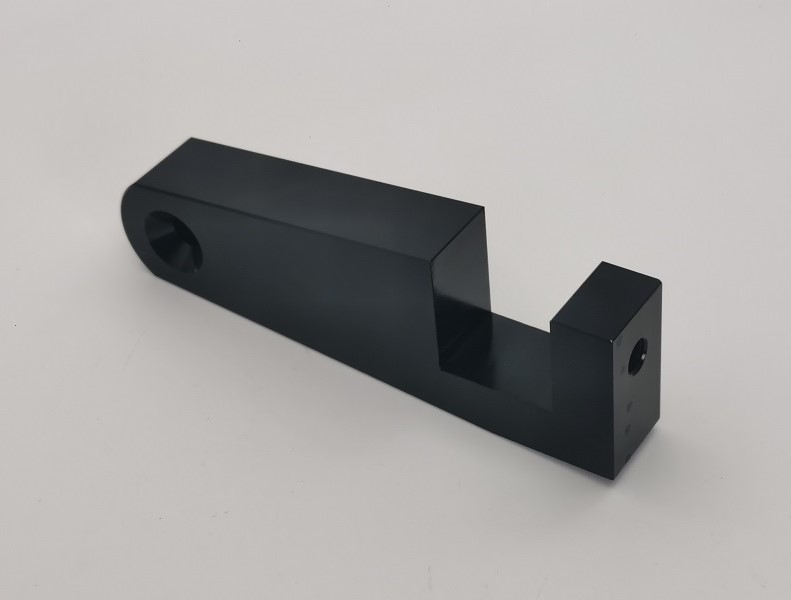

JG vervaardigt deOp maat gemaakt 6061 aluminium CNC-basisblokvan 6061-T6 aluminium voor precisiemontage, armatuur, automatisering en bewegingsbesturingsassemblages. Het onderdeel combineert een lang bewerkt lichaam, een afgerond montage-uiteinde, een getrapte centrale opening en een rechtopstaand schroefdraaduiteinde. CNC-frezen, gleufbewerking, boren, tappen en verzinken worden in een gecontroleerde volgorde op elkaar afgestemd, zodat de functionele kenmerken nauwkeurig ten opzichte van elkaar blijven gepositioneerd.

Dit onderdeel is geproduceerd volgens klanttekening 36002 Rev A. De geometrie omvat een taps toelopend onderdeel van 10 graden, een 3/8-16 UNC-2B tapgat, een verzinkboor van 82 graden en een gespecificeerde 32 RMS-oppervlakteafwerking. Na het bewerken en ontbramen krijgt het onderdeel een zwart geanodiseerde afwerking voor corrosiebestendigheid en een schoon, uniform uiterlijk. De laatste dimensionale inspectie bevestigt de kritische kenmerken vóór verzending.

Precisie CNC-productieproces

DeOp maat gemaakt 6061 aluminium CNC-basisblokbegint met 6061-T6 aluminium voorraad. Datumoppervlakken worden eerst vastgesteld om een ​​stabiele referentie te bieden voor daaropvolgende freesbewerkingen. Het buitenprofiel, de getrapte opening, de taps toelopende vlakken en het afgeronde uiteinde worden vervolgens bewerkt met gecontroleerde gereedschapsbanen. Het maken van gaten wordt uitgevoerd vanaf gedefinieerde referentiepunten om de uitlijning met het lichaam en de sleuf te behouden.

1. 6061-T6 aluminium voorraadvoorbereiding en verificatie van inkomend materiaal
2. Datum vlakfrezen en controle van de lichaamsdikte
3. Buitenprofiel- en afgeronde contourbewerking
4. Stap-, zak- en taps toelopende CNC-frezen
5. Precisieboren, 3/8-16 UNC-2B tappen en 82 graden verzinken
6. Randbreken en volledige braamverwijdering
7. Pre-anodiseren dimensionale inspectie en oppervlaktevoorbereiding
8. Zwart anodiseren, reinigen en visuele inspectie
9. Laatste dimensionale inspectie en beschermende exportverpakking

10 graden taps toelopende slotcontrole

De getrapte opening is een van de belangrijkste productie-uitdagingen van dit CNC-gefreesde basisblok. De 10 graden taps toelopende vlakken moeten worden gegenereerd op basis van consistente bewerkingsreferenties, terwijl de openingsbreedte, schouderlocatie en omringende wanddikte onder controle blijven. JG maakt gebruik van een stevige werkstukopspanning en de juiste afwerkingsgangen om de doorbuiging van de frees te verminderen en een herhaalbare pasgeometrie te produceren.

Binnenhoeken en onderbroken randen worden zorgvuldig ontbraamd zonder de functionele oppervlakken af ​​te ronden. Dit is belangrijk voor vergaderingen waarin deOp maat gemaakt 6061 aluminium CNC-basisbloklokaliseert of ondersteunt een ander onderdeel binnen de getrapte opening. Schone overgangen en braamvrije randen helpen de montage te verbeteren en verminderen het risico op krassen op aangrenzende onderdelen.

Draad- en gatbewerking

Het eindstuk bevat een 3/8-16 UNC-2B binnendraad. De positie ten opzichte van de basisoppervlakken en sleuf wordt gecontroleerd door middel van op nulpunten gebaseerd boren en tappen. De draadkwaliteit wordt gecontroleerd met geschikte meters, zodat de bijpassende bevestiger soepel kan aangrijpen en een betrouwbare klemkracht kan ontwikkelen.

Het tegenoverliggende afgeronde uiteinde bevat een gat van 0,38 inch met een verzinkboor van 82 graden. Een correcte uitlijning van het gereedschap en een gecontroleerde verzinkingsdiepte zijn belangrijk voor een gelijkmatige plaatsing van de bevestigingsmiddelen. Gatdiameter, positie en verzinkgeometrie worden geïnspecteerd als onderdeel van het definitieve kwaliteitsplan voor deOp maat gemaakt 6061 aluminium CNC-basisblok.

Zwart anodiseren en dimensionele stabiliteit

Zwart anodiseren geeft het aluminium oppervlak een verbeterde corrosieweerstand, bescherming tegen slijtage en een professionele donkere uitstraling. Omdat anodiseren een gecontroleerde oxidelaag toevoegt, moet het bewerkingsproces rekening houden met de opbouw van coating op precisie-interfaces en schroefdraad- of paringskenmerken. Oppervlakken worden vóór de behandeling gereinigd en het afgewerkte onderdeel wordt gecontroleerd op uniforme kleur, vlekken, krassen en blootgestelde delen.

JG coördineert de bewerkingstoeslag, de maskervereisten indien gespecificeerd en de inspectie na de afwerking om de functionele afmetingen te behouden. Deze controle is vooral handig voor aOp maat gemaakt 6061 aluminium CNC-basisblokgebruikt in nauwsluitende industriële assemblages, waar coatingconsistentie en dimensionale herhaalbaarheid beide belangrijk zijn.

Technische specificaties

Oppervlakteafwerking en ontbramen

De tekening specificeert 32 RMS voor bewerkte oppervlakken. Gereedschapsselectie, aanvoercontrole en afwerkingsgangen zijn gepland om een ​​consistente machinale textuur te bereiken vóór het anodiseren. Bijzondere aandacht wordt besteed aan de lange zijvlakken, taps toelopende oppervlakken, zakwanden en de overgang rond het afgeronde uiteinde.

Elke rand wordt na de bewerking beoordeeld. Dwarsgaten, draadingangen, verzonken randen en interne gleufhoeken worden ontbraamd, zodat het afgewerkte onderdeel veilig te hanteren en klaar is voor montage. Het geanodiseerde oppervlak wordt visueel geïnspecteerd op krassen, vlekken, putjes en ongelijkmatige kleuren.

Kwaliteitscontrole

Kwaliteitscontrole begint met het beoordelen van de tekeningen en gaat verder via de goedkeuring van het eerste stuk, meting tijdens het proces en de eindinspectie. Schuifmaten, micrometers, hoogtemeters, draadmeters en coördinatenmeetapparatuur worden geselecteerd op basis van het kenmerk dat wordt geverifieerd. Kritische relaties tussen het basisreferentiepunt, de tapse opening, het schroefdraadgat en het verzonken montagegat krijgen gerichte aandacht.

Inspectieresultaten zijn herleidbaar tot de productiebatch. Materiaalcertificaten en maatvoeringsrapporten kunnen op aanvraag worden verstrekt. Deze gedocumenteerde aanpak zorgt ervoor dat iedereenOp maat gemaakt 6061 aluminium CNC-basisblokvoldoet aan de klanttekening en is klaar voor integratie in de beoogde montage.

Producteigenschappen

• Lichtgewicht, corrosiebestendige 6061-T6 aluminium constructie
• Precisie CNC-gefreesde getrapte en taps toelopende opening
• Gecontroleerde paringsvlakken van 10 graden
• 3/8-16 UNC-2B montage met schroefdraad
• Verzinkboor van 82 graden voor een consistente plaatsing van de bevestigingsmiddelen
• 32 RMS vereiste machinale oppervlakteafwerking
• Uniforme zwart geanodiseerde beschermende afwerking
• Braamvrije gaten, schroefdraad, zakken en binnenranden
• OEM-productie volgens klanttekeningen
• Ondersteuning voor prototypes, kleine batches en herhaalde productie

Toepassingen

• Montagesamenstellen voor industriële machines
• Automatiseringsapparatuur en productiearmaturen
• Bewegingscontrole- en positioneringssystemen
• Op maat gemaakte mallen, klemmen en ondersteuningsmechanismen
• Precisie mechanische apparatuur
• OEM aluminium structurele en lokalisatiecomponenten

OEM CNC-aluminiumbewerking van JG

JG biedt op tekeningen gebaseerde CNC-bewerkingen voor op maat gemaakte aluminium componenten met complexe profielen, kamers, sleuven, schroefdraad en oppervlaktebehandelingen. Ons engineeringteam beoordeelt de datumstrategie, de toegang tot het gereedschap, de tolerantiestapeling en de afwerkingsvereisten vóór de productie. Dit helpt de variatie te verminderen en ondersteunt stabiele herhaalbestellingen.

Stuur JG uw tekening, 3D-model, benodigde hoeveelheid en keuringseisen voor een offerte. Of u nu prototypes of doorlopende productie nodig heeft, wij kunnen de producten vervaardigenOp maat gemaakt 6061 aluminium CNC-basisbloken vergelijkbare aluminium precisieonderdelen met responsieve technische ondersteuning en gecontroleerde kwaliteit.
