Aangepaste roestvrijstalen haspelpositiesensoruitrusting

Aangepaste roestvrijstalen haspelpositiesensoruitrusting

JG vervaardigt deAangepaste roestvrijstalen haspelpositiesensoruitrustingals een nauwkeurig roestvrijstalen laswerk voor industriële apparatuur voor het detecteren van de haspelpositie en bewegingscontrole. Tekening 577272 Revisie C combineert een geprofileerd sensortandwiel, twee beschermende tandwielplaten, een machinaal bewerkte buis, een sensorlaskern, een flexibele staaf en een precisiestaafkop. Nauwkeurige plaatsing van de opspanning en gecontroleerd lassen zijn essentieel omdat de voltooide assemblage de uitlijning van de tandwielen, de ashoek en de plaatafstand na GTAW-lassen moet behouden.

Productoverzicht

Het op maat gemaakte roestvrijstalen haspelpositiesensortandwiel maakt gebruik van AISI 316L roestvrij staal voor de hoofdtandwielplaat, de sensorlaskern, de stang, de flexibele staafkop en de tandwielbeschermers. De machinaal bewerkte buis is van AISI 304 roestvrij staal. De assemblage met gemengde componenten biedt corrosiebestendigheid, structurele sterkte en stabiele prestaties in industriële omgevingen. De tekening specificeert een ruwe roestvrijstalen afwerking zonder extra coating.

Component- en tekeningrelatie

Productieproces

1. Materiaalverificatie voor AISI 316L en AISI 304 roestvrij staal
2. Nauwkeurig profielsnijden van het hoofdtandwiel en twee beschermplaten
3. CNC-bewerking van de buis, laskern en flexstaafkop
4. Boren en machinaal bewerken van armatuuruitlijning en montagegaten
5. Ontbramen en reinigen van alle afzonderlijke componenten
6. Armatuurgestuurde montage van de tandwielplaat, beschermkappen en ascomponenten
7. GTAW-lassen met een gecontroleerde volgorde om warmtevervorming te beperken
8. Inspectie van tandwieldiameter, plaatafstand, buisuitsteeksel en ashoek
9. Visuele lasinspectie, eindschoonmaak en beschermende verpakking

Tandwielprofiel en uitlijning van beschermplaat

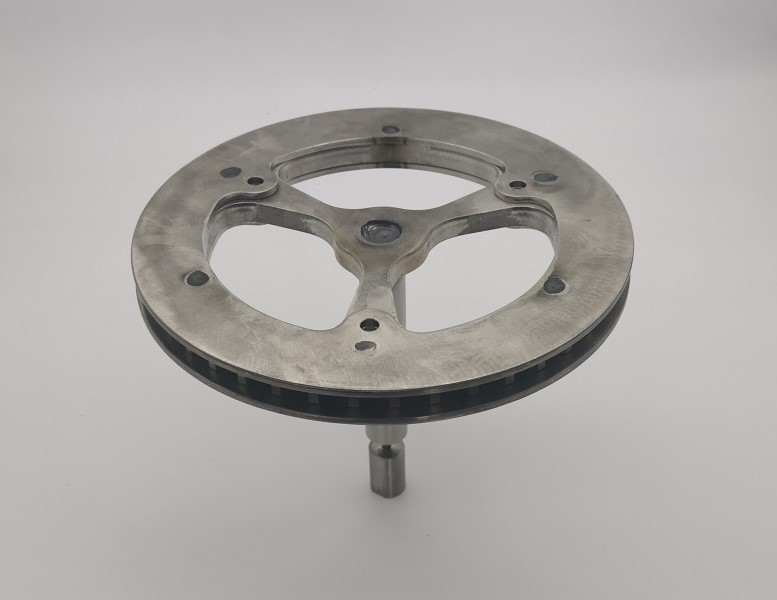

Het ronde profiel van de aangepaste roestvrijstalen haspelpositiesensor bevat dicht bij elkaar geplaatste externe sensortanden die aan beide zijden worden beschermd door beschermplaten. Consistente tandgeometrie en gecontroleerde concentriciteit ondersteunen herhaalbare sensoruitvoer. De beschermplaten worden via speciale uitlijningsgaten geplaatst, zodat de beschermvlakken correct gepositioneerd blijven ten opzichte van het tandwiel.

GTAW-lassen en vervormingscontrole

De tekening vereist gaswolfraambooglassen bij de centrale asverbinding, de staafkop en zes gespecificeerde plaatlocaties. Laswarmte kan dunne roestvrijstalen platen uit de lijn trekken of de ashoek veranderen. JG maakt gebruik van stijve armaturen, uitgebalanceerde lasvolgorde, gecontroleerde warmte-inbreng en tussentijdse controles om de vereiste geometrie van de aangepaste roestvrijstalen haspelpositiesensoruitrusting te behouden.

Ashoek en axiale afmetingscontrole

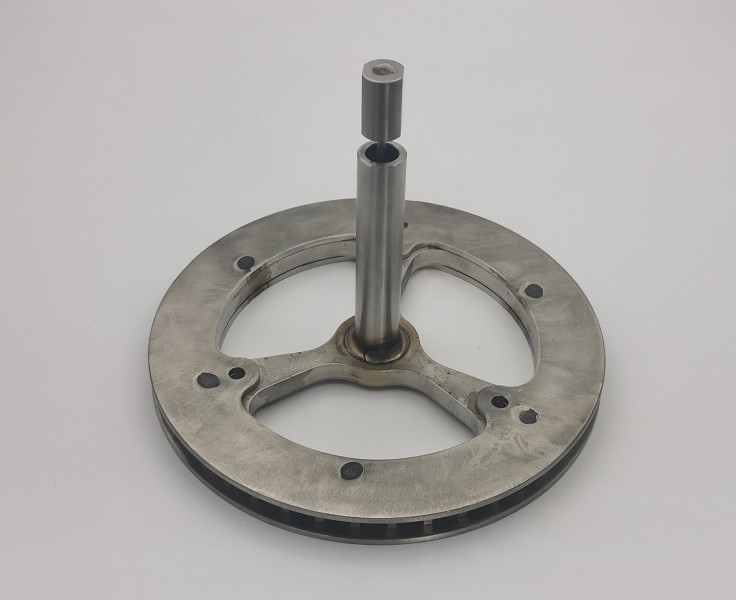

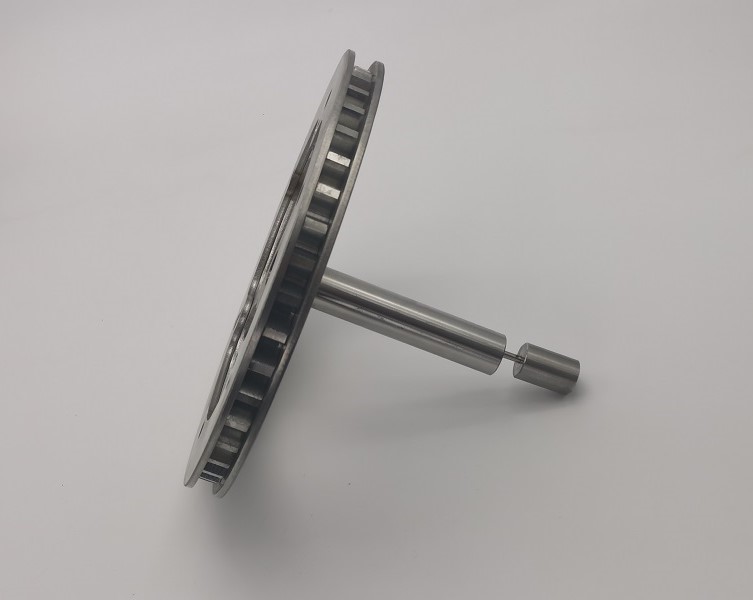

De machinaal bewerkte buis moet vrijwel loodrecht op het tandwielvlak blijven, met een hoekbereik van 89,5 tot 90,5 graden. De tekening bepaalt ook de breedte van het tandwielsamenstel, de buisuitsteeksel en het totale bereik van de staafkop. Deze relaties worden na het lassen geïnspecteerd omdat het voltooide roestvrijstalen sensortandwiel correct moet worden geïnstalleerd en de haspelpositie moet doorgeven zonder vastlopen of verkeerde uitlijning.

Technische specificaties

Bewerkte roestvrijstalen componenten

De AISI 304-buis is vervaardigd uit buizen met een buitendiameter van 3/4 inch en is voorzien van een gecontroleerd gat in de muur. De AISI 316L laskern en flexibele staafkop vereisen nauwkeurige boorgaten, vlakke vlakken en eindgeometrie. De slanke 316L-stang wordt vóór de definitieve montage op gecontroleerde lengte gesneden. Elk onderdeel wordt ontbraamd en gereinigd voordat het de lasarmatuur binnengaat.

Kwaliteitscontrole

De kwaliteitscontrole voor de op maat gemaakte roestvrijstalen haspelpositiesensoruitrusting richt zich op het voltooide laswerk in plaats van alleen op de afmetingen van geïsoleerde componenten. Inspecties hebben betrekking op het tandwielprofiel, de uitlijning van de beschermplaat, de locatie van de bevestigingsgaten, de axiale afstand, de buisprojectie, de ashoek, de positie van de staafkop en het uiterlijk van de las. Materiaalcertificaten en maatinspectierapporten zijn beschikbaar volgens OEM-klantvereisten.

Producteigenschappen

• AISI 316L en AISI 304 roestvrijstalen constructie
• Precisie extern sensortandprofiel
• Twee beschermende roestvrijstalen tandwielbeschermers
• Armatuurgestuurde GTAW-lasconstructie
• Gecontroleerde asloodrechtheid en axiale afmetingen
• Ontbraamde en gereinigde ruwe roestvrijstalen afwerking
• Aangepaste OEM-productie volgens klanttekeningen

Toepassingen

• Industriële detectiesystemen voor de positie van de haspel
• Apparatuur voor het hanteren en opwinden van web
• Verpakkings- en conversiemachines
• Bewegingscontrole- en indexeringsassemblages
• Op maat gemaakte industriële sensormechanismen

OEM roestvrijstalen laswerken van JG

JG levert de op maat gemaakte roestvrijstalen haspelpositiesensoruitrusting vanaf de productie van componenten tot en met de voltooide montage. Onze productieactiviteiten combineren het snijden van profielen, CNC-bewerkingen, precisieboren, speciale opspanningen, GTAW-lassen, dimensionale verificatie en eindschoonmaak. Dit geïntegreerde proces helpt OEM-klanten de uitlijning te controleren, het montagerisico te verminderen en een herhaalbare roestvrijstalen sensoruitrusting te ontvangen die klaar is voor installatie.
