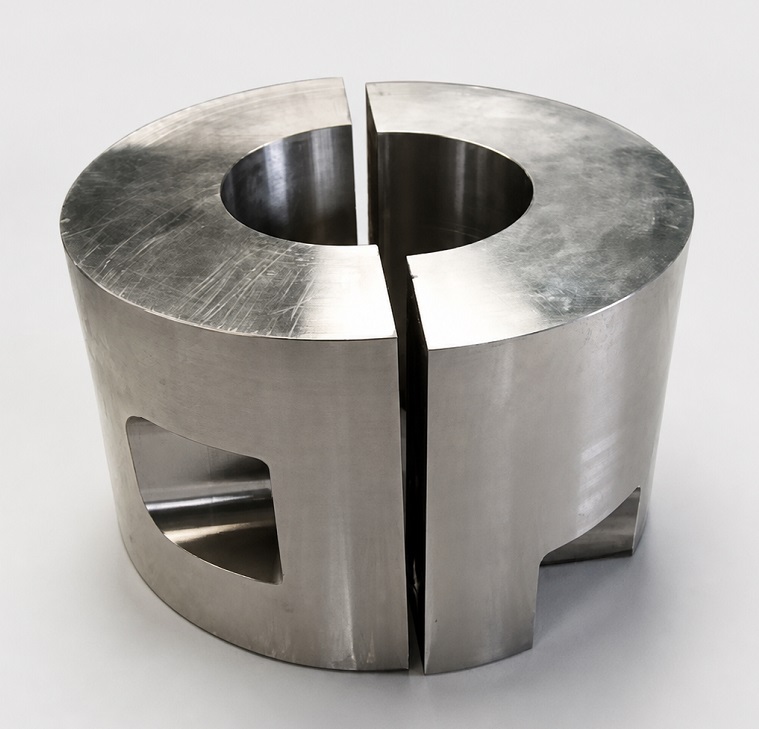

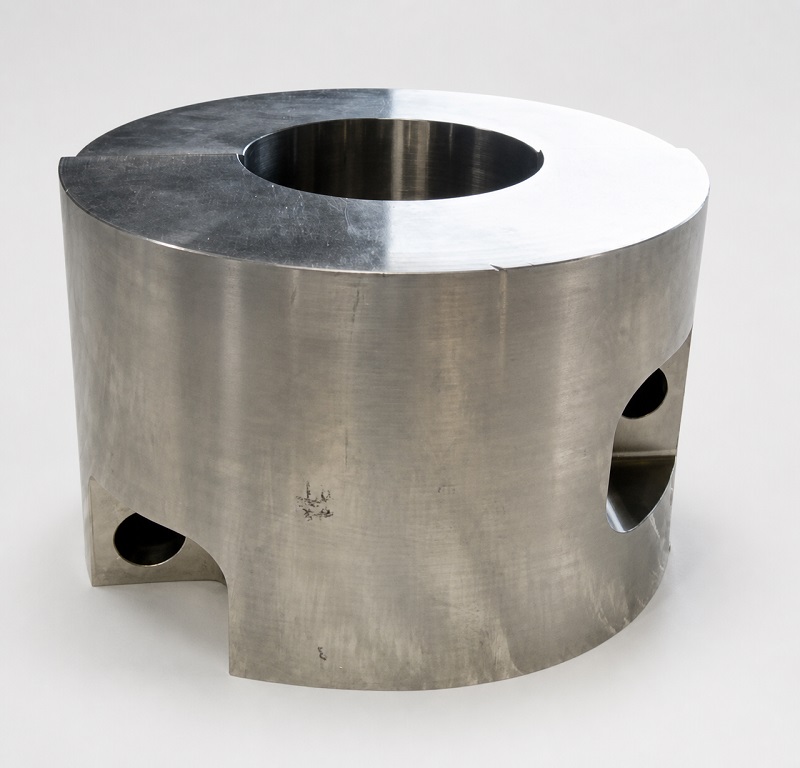

JG vervaardigt deAangepaste 304 roestvrijstalen gespleten spinnaafvoor zware industriële klem-, aandrijf- en mechanische assemblages. Deze grote naaf is vervaardigd uit een massieve ronde staaf van 304 roestvrij staal en wordt geleverd als een op elkaar afgestemd tweedelig geheel. De productievolgorde is van cruciaal belang: alle draai-, kotter-, frees-, boor- en draadbewerkingen worden voltooid terwijl de naaf heel blijft, en de voltooide naaf wordt vervolgens gescheiden door draadvonken.

Productoverzicht

De aangepaste 304 roestvrijstalen gespleten spinnaaf is geproduceerd volgens tekening AOS05HS32S0001. De nominale afgewerkte afmetingen zijn 13,00 inch buitendiameter, 6,25 inch boringdiameter en 8,50 inch axiale lengte. Het onderdeel omvat twee tegenover elkaar liggende reliëfvensters, getrapte zijelementen en gepaarde boutlocaties met spelingsgaten en diepe 1-1/4-7 UNC-schroefdraden.

Productieproces

1. 304 roestvrijstalen ronde staafverificatie en zagen
2. CNC-draaien en vlakbewerking met grote diameter
3. Precisieboren van de centrale boring van 6,25 inch
4. CNC-frezen van tegenoverliggende reliëframen en externe kenmerken
5. Diepboren, verzinken en 1-1/4-7 UNC tappen
6. Volledige dimensionale inspectie terwijl de naaf heel is

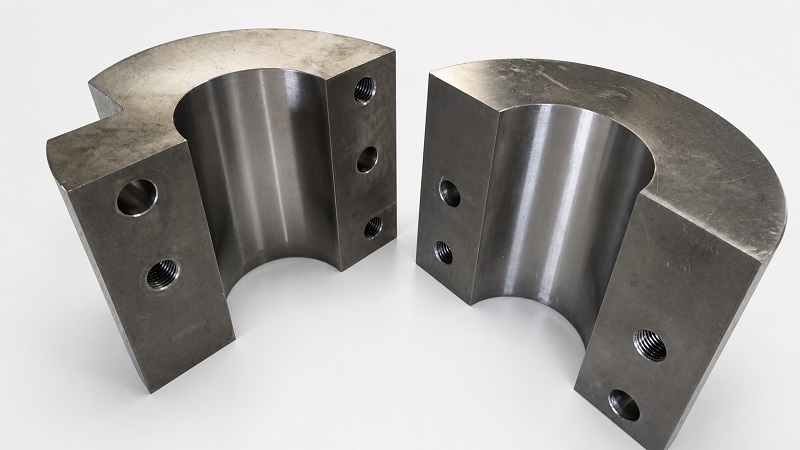

7. Draadvonken wordt in twee op elkaar afgestemde helften gesplitst
8. Ontbramen van snijvlakken, identificatie van gekoppelde onderdelen en eindinspectie
9. Reiniging, corrosiebescherming en exportverpakking

Voltooi de bewerking vóór het splitsen van draadvonken

De belangrijkste technische waarde van de aangepaste 304 roestvrijstalen gespleten spinnaaf is de gecontroleerde procesvolgorde die op de tekening is gespecificeerd. Door het bewerken van de boring, buitendiameter, vlakken, vensters en boutkenmerken vóór het afsteken blijven een gemeenschappelijke middellijn en consistente referentierelaties behouden. Draadvonken produceert vervolgens een smalle, gecontroleerde splitsing met minimale mechanische snijkracht. De twee helften blijven permanent geïdentificeerd als een bijpassende set.

Nauwkeurigheid bij grote boring en dimensionale stabiliteit

Het bewerken van een boring van 6,25 inch door een zware naaf van roestvrij staal 304 vereist een stevige werkstukopspanning, een evenwichtige materiaalafname en gecontroleerde snijomstandigheden. Warmteontwikkeling en restspanning kunnen de ronding en coaxialiteit beïnvloeden, vooral wanneer de voltooide ring verdeeld is. JG past gefaseerd voorbewerken, spanningsbewuste gereedschapsbanen, nakotteren en inspectie voor en na het splijten toe om te verifiëren dat de aangepaste 304 roestvrijstalen gespleten spinnaaf consistent wordt gemonteerd.

Diepgat- en 1-1/4-7 UNC-draadbewerking

Het bijpassende bevestigingssysteem combineert gaten in de bovenste helft en schroefdraadgaten in de onderste helft. De tekenfuncties omvatten gaten met een diameter van 1,281 inch tot een diepte van 2,50 inch, tapgeboorde gaten van 1,109 inch tot een diepte van 3,21 inch en 1-1/4-7 UNC-schroefdraad tot een diepte van 2,50 inch. Nauwkeurige gatinvoer, loodrechtheid, draaddiepte en spaanafvoer zijn essentieel voor een soepele boutaangrijping en betrouwbare klemkracht.

Technische specificaties

Kwaliteitscontrole

De kwaliteitscontrole voor de aangepaste 304 roestvrijstalen gespleten spinnaaf richt zich op de traceerbaarheid van het materiaal, de boring en rondheid, de buitendiameter, de evenwijdigheid van het vlak, de positie van de gaten, de draaddiepte en de uitlijning van de gepaarde helften. De interne schroefdraden worden gecontroleerd met behulp van geschikte meters, en beide helften worden gemonteerd na het draadvonken om te bevestigen dat de boring, het buitenprofiel en het boutsysteem correct op elkaar afgestemd blijven.

Producteigenschappen

• Solide AISI 304 roestvrijstalen constructie
• Grote buitendiameter van 13 inch en precisieboring van 6,25 inch
• Volledige CNC-bewerking vóór scheiding
• Draadvonken met lage kracht en smalle kerf
• Bij elkaar passende en traceerbare naafhelften
• Diepe 1-1/4-7 UNC interne schroefdraad
• Corrosiebestendigheid voor veeleisende industriële omgevingen
• Materiaalcertificaten en maatrapporten beschikbaar
• OEM-productie volgens klanttekeningen

Toepassingen

• Zwaar uitgevoerde klem- en asconstructies
• Industriële aandrijfsystemen
• Grote verwerkings- en verwerkingsmachines
• Corrosiebestendige mechanische uitrusting
• Op maat gemaakte OEM-split-hub-assemblages

Grote roestvrijstalen CNC-bewerking van JG

JG levert de op maat gemaakte 304 roestvrijstalen gespleten spinnaaf vanaf de inkoop van grondstoffen tot grote CNC-bewerkingen, draadsnijden in diepe gaten, draadvonken en laatste gepaarde inspectie. Ons proces controleert de relaties tussen de boring, buitendiameter, montagegaten en gespleten vlakken, waardoor OEM-klanten een betrouwbare, op elkaar afgestemde montage krijgen, ondersteund door materiaal- en inspectiedocumentatie.
