Aangepaste 7075-T6 aluminium hefarm 4-assige CNC-bewerking

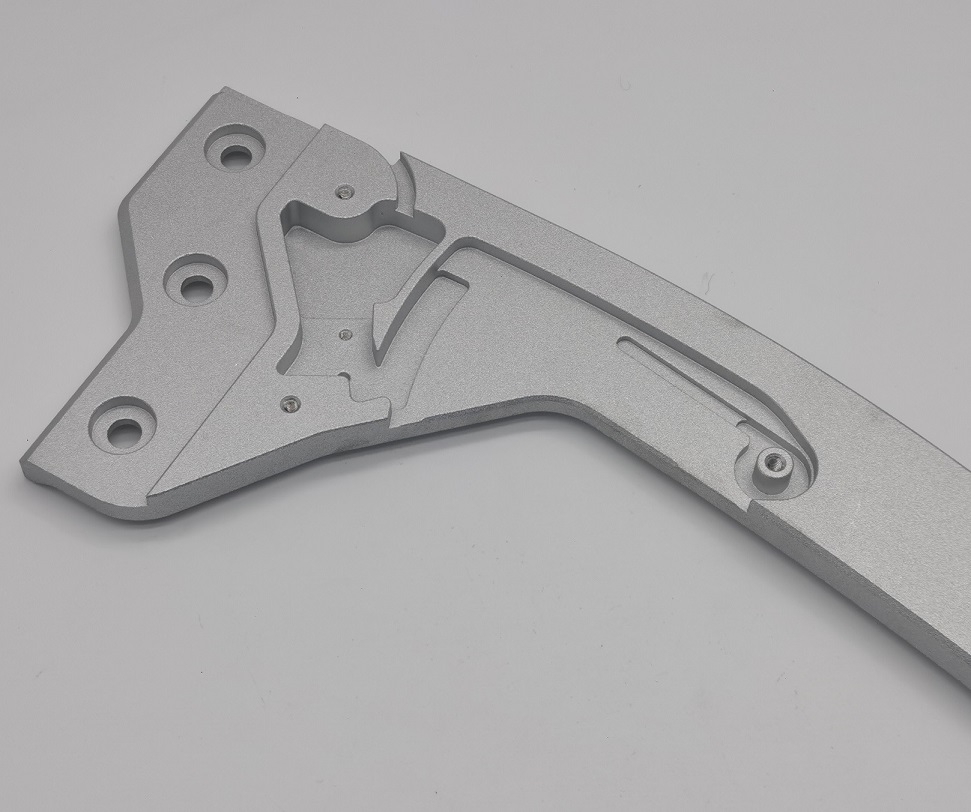

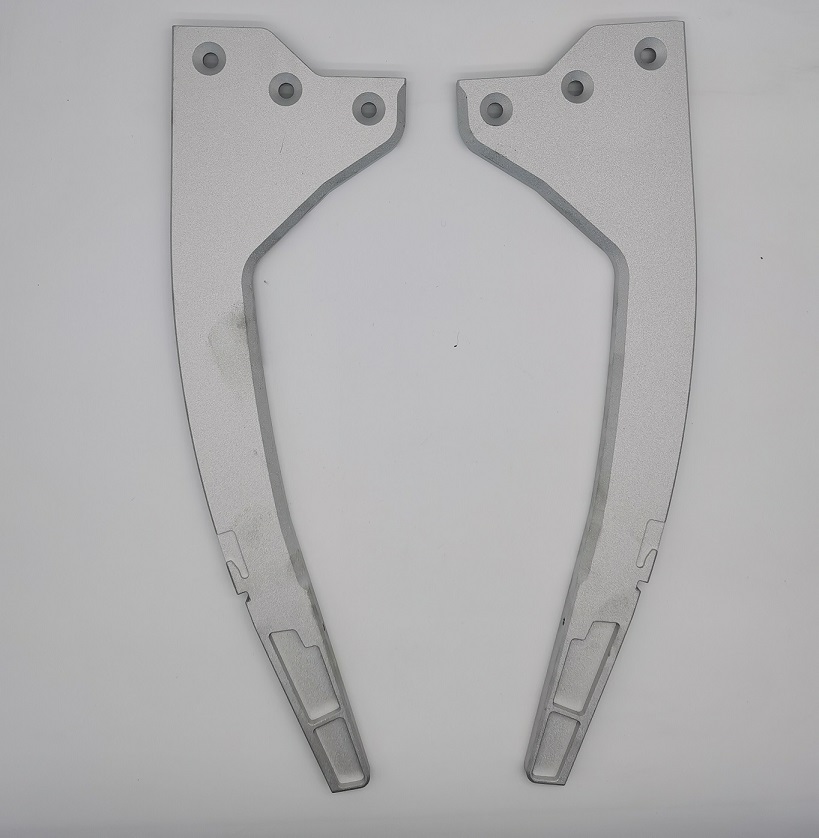

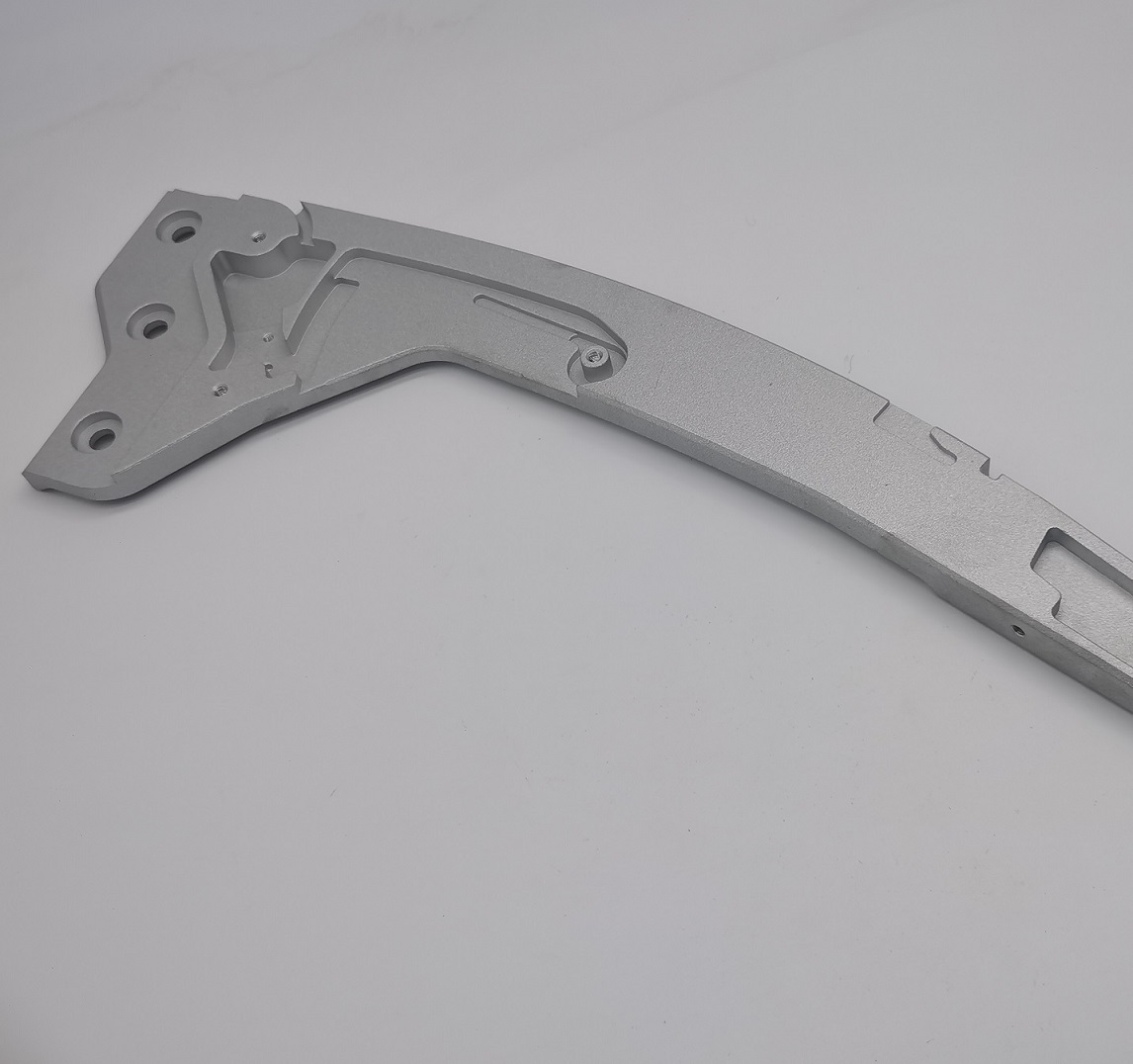

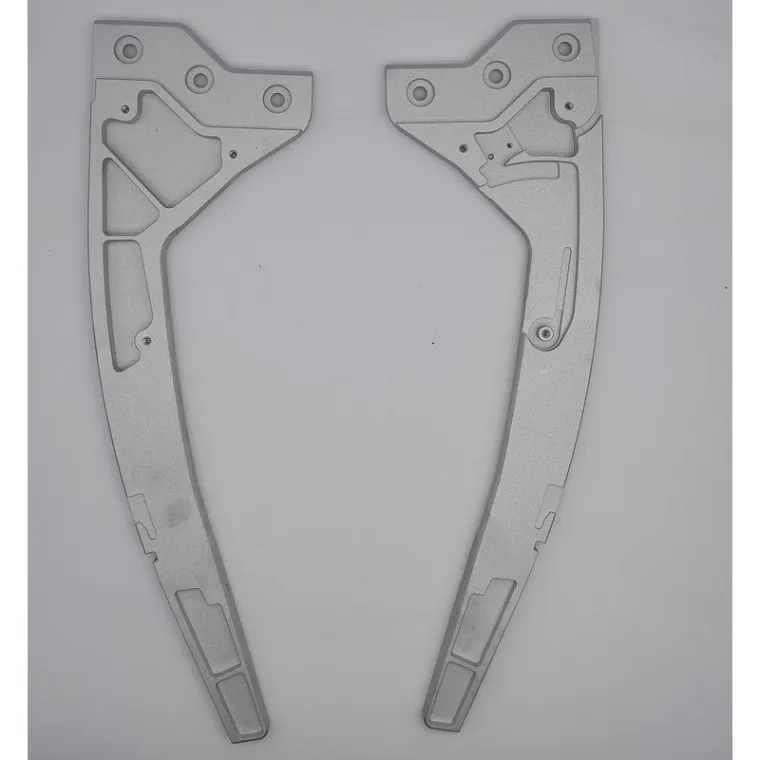

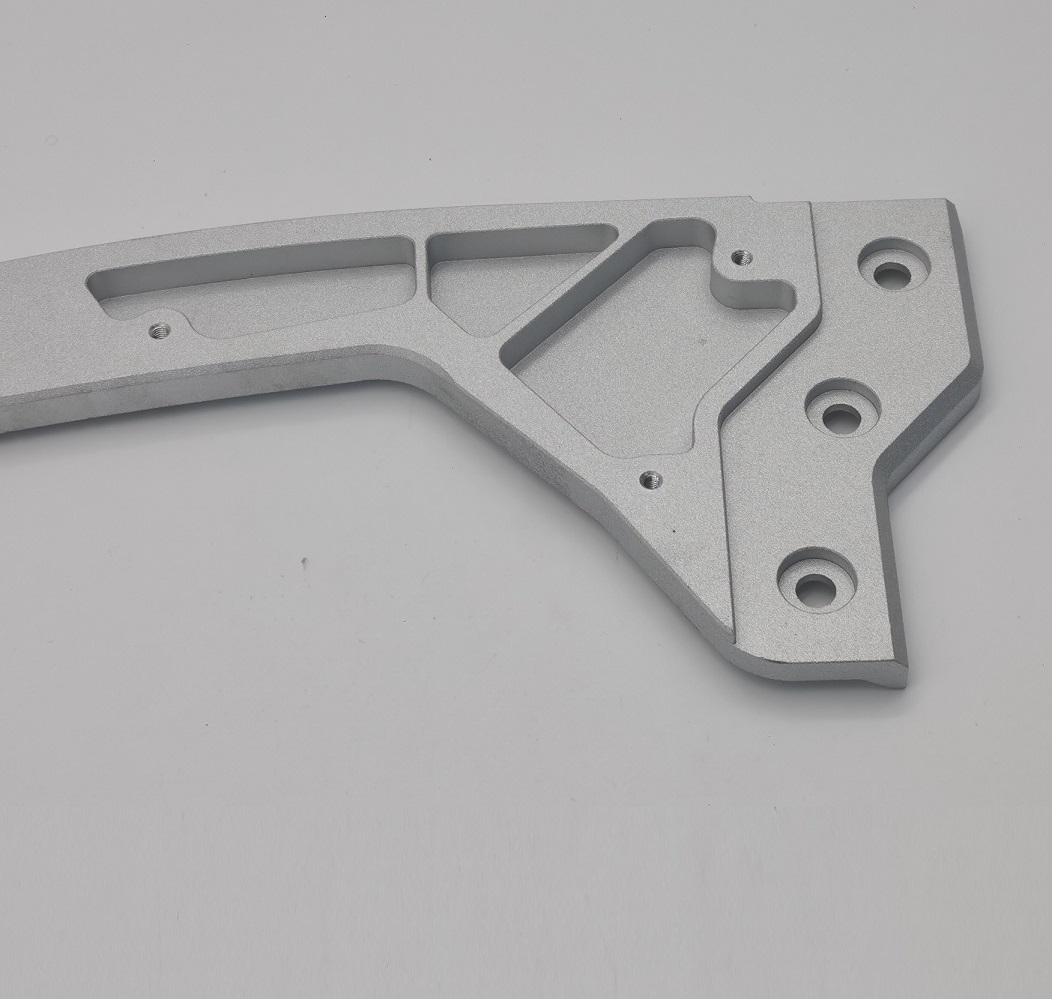

JGvervaardigt deAangepaste 7075-T6 aluminium hefarm 4-assige CNC-bewerking. Dit lange, gebogen structurele onderdeel combineert montagegaten, verzinkboringen, draadgaten, sleuven, zakken, dunne ribben en voorgevormde randen in één nauwkeurig bewerkt onderdeel. Het is geschikt voor op maat gemaakte mobiliteitssystemen, handlingapparatuur, automatiseringsmechanismen en andere OEM-assemblages waarbij een laag gewicht, sterkte en nauwkeurige uitlijning belangrijk zijn.

Het voltooide onderdeel is ongeveer 416,65 mm lang. Het produceren van een7075-T6 aluminium hefarmvan deze lengte vereist veel meer dan eenvoudig profielfrezen. Materiaal moet van verschillende vlakken worden verwijderd terwijl de arm stabiel, vlak en dimensionaal consistent blijft. JG maakt gebruik van geplande voorbewerkingsvolgorden, gecontroleerde opspanning en gebalanceerde nabewerkingsgangen om restspanningsbewegingen en bewerkingsvervorming te verminderen.

Waarom 4-assige CNC-bewerking belangrijk is

Meerdere kenmerken op dit onderdeel bevinden zich op verschillende vlakken en in verschillende oriëntaties. Dankzij een 4-assig bewerkingscentrum kan het werkstuk tussen bewerkingen roteren, terwijl een consistent referentiepunt behouden blijft. Dit vermindert herhaaldelijk handmatig herpositioneren en helpt de relatie tussen verzinkboringen, montagegaten, zijgaten, schroefdraden, sleuven en machinaal bewerkte zakken te behouden. Voor een gewoonte4-assige CNC-gefreesde hefarmheeft een betrouwbare uitlijning van kenmerken rechtstreeks invloed op de montage- en bewegingsprestaties.

JGontwikkelt speciale armaturen voor de lange aluminium plaat en regelt de klemkracht zodat het werkstuk wordt ondersteund zonder dat het uit vorm wordt getrokken. Bij de ruwe bewerking blijft een gecontroleerde voorraad over voor spanningscompensatie voordat de definitieve afmetingen zijn voltooid. Kritieke gaten en paringsfuncties zijn voltooid na de belangrijkste pocketbewerkingen, waardoor de7075-T6 aluminium hefarmhandhaaf een nauwkeurige afstand en herhaalbare montage.

Productie-uitdagingen en JG-oplossingen

• Vervorming van lange delen:Uitgebalanceerde gereedschapsbanen en gefaseerd voorbewerken helpen het buigen en draaien over de lengte van ongeveer 416,65 mm onder controle te houden.
• Nauwkeurigheid op meerdere gezichten:4-assige indexering handhaaft een gemeenschappelijke referentie voor gaten, verzinkboringen, schroefdraad, sleuven en zijkenmerken.
• Dunwandige en ribbewerking:Geoptimaliseerde snijparameters verminderen trillingen, geratel en lokale afbuiging rond lichtgewicht zakken.
• Consistentie van gatpositie:Kritische montagekenmerken worden geïnspecteerd vanaf vastgestelde datums met behulp van CMM en precisiemeetapparatuur.
• Braamcontrole:Randen, sleuven, verzinkingen en draadgaten worden zorgvuldig ontbraamd zonder de functionele geometrie af te ronden.
• Uniforme uitstraling:Gecontroleerd gritstralen zorgt voor een gelijkmatige, matte textuur, terwijl precisieoppervlakken en draden indien nodig worden beschermd.

7075-T6 aluminium voor lichtgewicht onderdelen met hoge sterkte

7075-T6 aluminium biedt een sterke sterkte-gewichtsverhouding en goede bewerkbaarheid voor veeleisende structurele componenten. Vergeleken met veel aluminiumsoorten voor algemeen gebruik is het zeer geschikt voor onderdelen die licht moeten blijven en toch mechanische belastingen moeten dragen. JG verifieert binnenkomend plaatmateriaal en handhaaft de traceerbaarheid wanneer daarom wordt gevraagd. ElkAangepaste 7075-T6 aluminium hefarm 4-assige CNC-bewerkingwordt vervaardigd volgens de tekening- en revisievereisten van de klant.

Gestraalde oppervlakteafwerking

Na CNC-bewerking en volledig ontbramen wordt het onderdeel gestraald. Door middel van kogelstralen wordt een kleine bewerkingsglans verwijderd en ontstaat er een consistent mat uiterlijk over het grote gebogen oppervlak en de verzonken zakken. Procesbeheersing is belangrijk omdat overmatig stralen scherpe randen, kleine schroefdraden en precisiegaten kan aantasten. JG beschermt of controleert functionele kenmerken opnieuw, zodat degestraalde aluminium hefarmblijft schoon, braamvrij en gereed voor montage of een door de klant aangegeven vervolgcoatingproces.

Productieproces

1. 7075-T6 aluminium plaatvoorbereiding en materiaalverificatie
2. Armatuurontwerp en datumplanning voor het lange gebogen onderdeel
3. 4-assig CNC-ruwfrezen en spanningsgebalanceerde materiaalverwijdering
4. Precisiezak-, gleuf-, verzinkings-, boor- en draadbewerking
5. Afwerkingsprofilering, afkanten en dunwandige bewerking
6. Handmatig en mechanisch ontbramen van alle toegankelijke randen
7. Gritstralen voor een uniform mat oppervlak
8. CMM en dimensionale inspectie van kritische kenmerken
9. Eindschoonmaak, visuele inspectie en beschermende verpakking

Kwaliteitscontrole

Kwaliteitscontroles worden tijdens de hele productie uitgevoerd, en niet alleen na de laatste bewerking. De staat van de ruwe plaat, de locatie van de opspanning, de afmetingen tijdens het proces en de uiteindelijke geometrie worden gecontroleerd om de lange arm stabiel te houden. CMM-inspectie kan kritische gatlocaties en relaties tussen kenmerken verifiëren, terwijl meters en gekalibreerde meetinstrumenten verzinkingen, diktes, schroefdraden en algemene afmetingen controleren. DeAangepaste 7075-T6 aluminium hefarm 4-assige CNC-bewerkingwordt na het gritstralen visueel geïnspecteerd om een ​​uniform oppervlak te bevestigen zonder duidelijke krassen, vlekken, ingebedde media of resterende bramen. Materiaalcertificaten, maatrapporten en RoHS-documentatie zijn indien nodig beschikbaar.

Toepassingen

• Mobiliteit en hefmechanismen
• Apparatuur voor industriële automatisering
• Materiaalbehandelingsassemblages
• Precisie mechanische koppelingen
• Lichtgewicht structurele uitrusting
• Aangepaste OEM-machines

Waarom kiezen voor JG

• Meer dan 20 jaar OEM-ervaring op het gebied van precisiebewerking
• 4-assige CNC-bewerking voor complexe meerzijdige aluminium onderdelen
• Ervaar het beheersen van vervorming in lange en dunne componenten
• Ondersteuning van prototypes, kleine batches en productieproductie
• CMM-inspectie en gedocumenteerde kwaliteitscontrole
• Technische feedback voor maakbaarheid en stabiele productie
• Exporteer ervaring met het bedienen van klanten in Europa en Noord-Amerika

VersturenJGuw 2D-tekening, 3D-model, materiaalspecificatie en jaarhoeveelheid voor een snelle productiebeoordeling. Ons engineeringteam evalueert de bewerkingsgegevens, opspanningsstrategie, tolerantierisico's en oppervlaktevereisten voor uw gebruikAangepaste 7075-T6 aluminium hefarm 4-assige CNC-bewerking. JG ondersteunt vertrouwelijke OEM-projecten, van prototypevalidatie tot en met herhaalde productie.
