Gegoten stalen reachstacker-stuurknokkel

JG vervaardigt deGegoten stalen reachstacker-stuurknokkelvoor reachstackers in containerhavens en andere zware containeroverslagapparatuur. Het onderdeel brengt de stuur- en wielbelasting over, terwijl een nauwkeurige, stabiele pasvorm met de wielnaaf behouden blijft. Gecontroleerde gietkwaliteit, nauwkeurige naafinterfaces en geverifieerde niet-destructieve tests zijn essentieel voor betrouwbare service onder herhaalde zware belastingen.

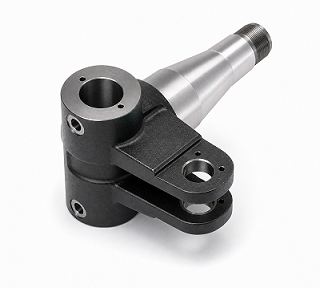

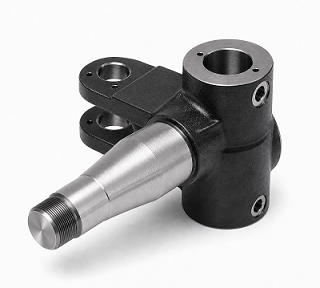

De Cast Steel Reach Stacker-stuurknokkel is vervaardigd uit door trek gecontroleerd gietstaal van chroom-molybdeenlegering. Het onderdeel combineert een groot cilindrisch lageroppervlak, dubbele montagearmen en een lange machinaal bewerkte spindel in één dragend gietstuk. Functionele boringen, tappen, plaatsingsvlakken en schroefdraad worden na normalisatie nauwkeurig bewerkt om een ​​stabiele uitlijning met de naaf en bijpassende stuurcomponenten te bereiken.

Productieproces

1. Zandgieten met gecontroleerd giet-, giet- en stijgbuisontwerp
2. Normaliserende warmtebehandeling voor een uniforme en stabiele structuur
3. Magnetisch deeltjesonderzoek van het gietstuk
4. Voorbewerking met gecontroleerde bewerkingstoeslag
5. Ultrasoon testen volgens acceptatie-eisen van niveau 2
6. Nauwkeurige afwerking van naafpassingen, boringen, vlakken en schroefdraad
7. CMM, binnenmaat, ringmaat en draadmaatinspectie
8. Maskeren van nauwkeurige functionele oppervlakken
9. Corrosiebestendig spuitwerk
10. Eindinspectie, documentatie en exportverpakking

Technische waarde: Precisienaafpasvorm

De belangrijkste technische uitdaging van de Cast Steel Reach Stacker-stuurknokkel is de relatie tussen de wiel-naafinterfaces en de bevestigingspunten van de stuurinrichting. De boring Ø87H7, de tappen Ø130g6 en Ø85g6, de boring Ø60H9 en de nulpuntrelatie van 215 ±0,05 mm vereisen een gecontroleerde instel- en nabewerking. JG maakt gebruik van speciale armaturen, gekalibreerde meters en CMM-inspectie om de coaxialiteit, loodrechtheid en positionele nauwkeurigheid te controleren voor een strakke, herhaalbare naafpassing.

MT en UT Niveau 2 Inspectie

Elke productiepartij van de Cast Steel Reach Stacker Steering Knuckle volgt een gedocumenteerd niet-destructief testplan. Het testen van magnetische deeltjes wordt uitgevoerd volgens de goedgekeurde klant- of K-standaard acceptatiezones, met bijzondere aandacht voor de kritische CB-gebieden. Ultrasoon testen wordt uitgevoerd volgens de vereisten van EN 12680-2 niveau 2. MT- en UT-rapporten worden indien nodig bewaard en aangeleverd, en afwijkende gietstukken worden alleen via goedgekeurde beschikking afgekeurd of verwerkt.

Technische specificaties

Mechanische eigendoms- en batchrapporten

Voor elke productiebatch is een strikte verificatie van de mechanische eigenschappen vereist. Gegoten proefstaven worden per lot gecontroleerd en getest op treksterkte, vloeigrens, rek en hardheid. Er wordt één testresultaat weergegeven in het batchrapport en het bewaarde monster blijft beschikbaar voor traceerbaarheid. Materiaalchemie, warmtebehandelingsstatus en inspectiegegevens zijn gekoppeld aan de gietpartij.

Kwaliteitsdocumenten

• Certificaat van chemische samenstelling van het materiaal
• Strikt mechanisch eigendomsrapport voor elke batch
• Warmtebehandelingsrapport
• Testrapport voor magnetische deeltjes
• Ultrasoon testrapport volgens EN 12680-2 niveau 2
• Dimensionaal en CMM-inspectierapport
• Hardheidsinspectierecord
• Schilderen en definitieve visuele inspectieregistratie

Oppervlakte- en afwerkingsvereisten

De stuurknokkel van de Cast Steel Reach Stacker wordt visueel geïnspecteerd op krimp, zandinsluitingen, schadelijke oppervlaktedefecten, porositeit onder het oppervlak en machinale schade. Bewerkte oppervlakken moeten voldoen aan de ruwheidseisen en vrij blijven van bramen en scherpe randen. Naafpassingen, lagerboringen, schroefdraadgebieden en andere functionele interfaces worden vóór het verven gemaskeerd, zodat de coating de nauwkeurigheid van de montage niet beïnvloedt.

Toepassingen

• Reachstackers voor containerhavens
• Containerhandlers en zware vorkheftrucks
• Stuuras- en wielnaafconstructies
• Havenlogistiek en uitrusting voor materiaalbehandeling
• Op maat gemaakte stuursystemen voor zwaar materieel

OEM gieten en bewerken van JG

JG ondersteunt het prototype, de vervanging en de serieproductie van de Cast Steel Reach Stacker-stuurbeugel volgens klanttekeningen en goedgekeurde kwaliteitplannen. Zandgieten, warmtebehandeling, voorbewerking, precisiebewerking, NDT, verven en eindinspectie worden gecoördineerd via één gecontroleerde productieroute. Dit geïntegreerde proces helpt bij het handhaven van een stabiele hubpassing, traceerbare kwaliteit en betrouwbare levering voor veeleisende havenapparatuurtoepassingen.
