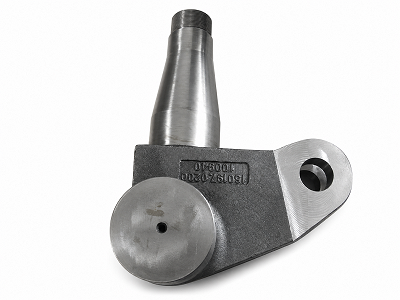

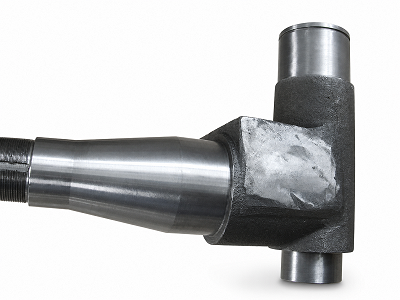

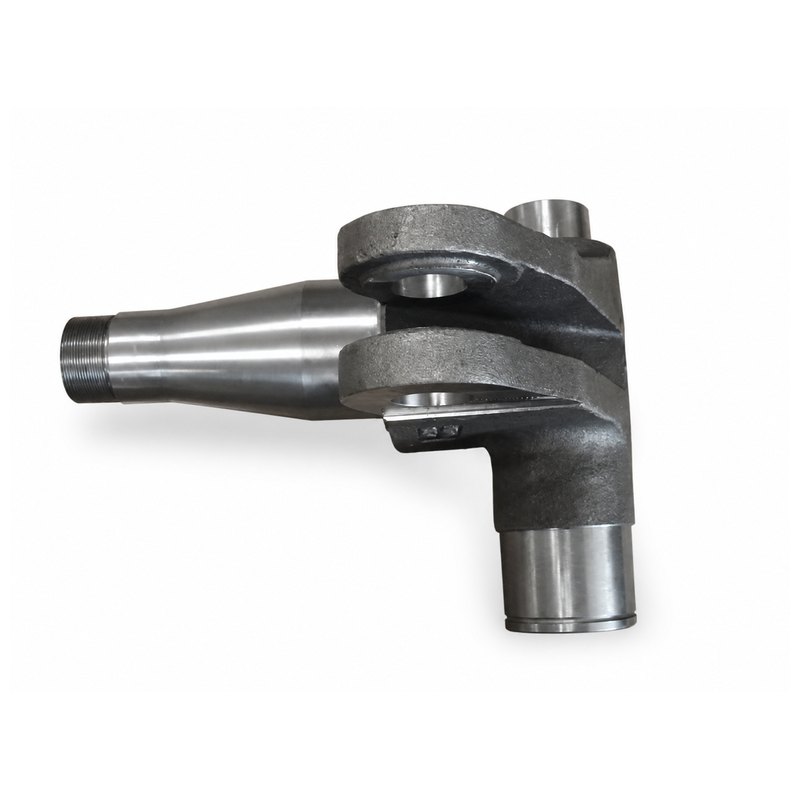

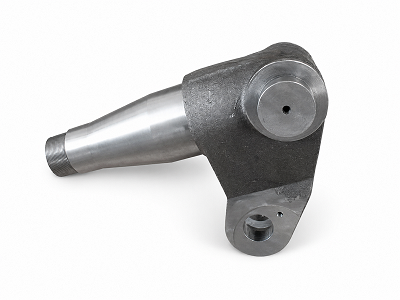

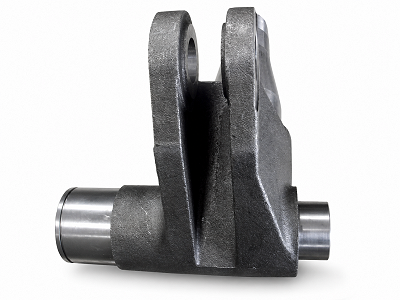

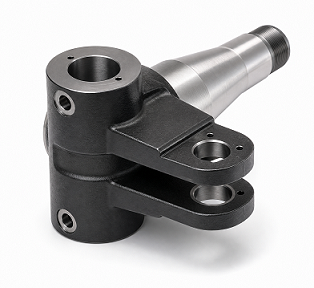

Stuurknokkel van gegoten staal

JG vervaardigt deStuurknokkel van gegoten staalvoor stuursystemen die worden gebruikt in machines voor materiaalbehandeling. Deze rechter fusee combineert een taps toelopende wielspindel, grote lagertappen en vorkachtige montagearmen in één zeer sterk gietstalen onderdeel. Gecontroleerde gietintegriteit en nauwkeurige bewerking zijn essentieel omdat het onderdeel stuur-, wiel- en stootbelastingen draagt ​​tijdens continu gebruik van de apparatuur.

Productoverzicht

De stuurknokkel van de Cast Steel Material Handler is gemaakt van trekgestuurd chroom-molybdeen gietstaal en met warmte behandeld volgens de QT2-vereisten voor mechanische eigenschappen. Precisiegieten creëert de complexe dragende geometrie, terwijl de daaropvolgende bewerking de lagerzittingen, coaxiale tappen, penboringen, pasvlakken en M60×2-schroefdraad produceert die nodig zijn voor een betrouwbare montage met de wielnaaf en het stuursysteem.

Productieproces

1. Precisiegieten met gecontroleerde vorm-, giet- en stollingsparameters
2. Warmtebehandeling tot de gespecificeerde QT2-conditie
3. Eerste bewerking en voorbereiding van ultrasone testoppervlakken
4. 100% ultrasone inspectie volgens EN 12680-2 Niveau 2
5. Precisiebewerking van tappen, boringen, schroefdraden en referentievlakken
6. CMM-, binnenmaat-, micrometer- en draadmeterinspectie
7. Maskering van alle nauwkeurige functionele oppervlakken
8. Corrosiebestendige oppervlakteverf
9. Eindinspectie, batchdocumentatie en exportverpakking

Technische waarde: uitlijning van naaf en stuurinrichting

De belangrijkste productie-uitdaging van de Cast Steel Material Handler-stuurknokkel is het beheersen van de relatie tussen de lange, taps toelopende spil, lagertappen en vorkmontageboringen. Kritische passingen zijn onder meer de kenmerken Ø65g6, Ø95h6, Ø60j6, Ø85j6 en Ø40H7. Coaxialiteitsvereisten tot 0,02 mm en haaksheids- of slingeringsvereisten gerelateerd aan referentiepunt A vereisen stevige bevestigingen, stabiele warmtebehandeling en controle van de afwerking.

UT en MT Niveau 2 Inspectie

De stuurknokkel van de Cast Steel Material Handler wordt na de eerste bewerking ultrasoon geïnspecteerd, wanneer de testoppervlakken een betrouwbare geluidsoverdracht bieden. Het goedgekeurde proces maakt gebruik van contactinspectie met oliekoppelmiddel, 2 MHz longitudinale golf-, tweekristal- en hoeksondes en een kruisgeboorde referentiereflector van Ø3 mm. Het volledige gietstuk wordt onderzocht op 100% dekking volgens EN 12680-2 Niveau 2 door gekwalificeerd Niveau II- of Niveau III-personeel. Magnetische deeltjestests (MT) tot niveau 2 worden ook uitgevoerd om de integriteit van het oppervlak en het nabije oppervlak in door de tekening gespecificeerde gebieden te verifiëren.

Gietintegriteit en beperkte reparatiegebieden

De met tekeningen gemarkeerde zones van de Cast Steel Material Handler-stuurknokkel hebben gedefinieerde acceptatieniveaus voor oppervlakte- en interne defecten. In het gespecificeerde beperkte gebied is lassen niet toegestaan, waardoor niet-goedgekeurde reparaties geen invloed kunnen hebben op een zwaarbelaste overgang. Oppervlaktekwaliteit, interne deugdelijkheid, bewerkingstolerantie en traceerbare beschikbaarheid van eventuele indicaties worden gecontroleerd voordat het onderdeel overgaat tot definitieve bewerking en verf.

Technische specificaties

Mechanische eigenschappen en materiaalcontrole

De materiaalspecificatie voor de Cast Steel Material Handler-stuurknokkel regelt de koolstof-, silicium-, mangaan-, chroom-, molybdeen-, fosfor- en zwavelchemie. De mechanische vereisten van QT2 omvatten een vloeigrens van minimaal 650 MPa, een treksterkte van 830-980 MPa, een verlenging van minimaal 10% en een hardheid HB245-290. Proefmonsters, heatnummers en materiaalcertificaten zorgen voor batchtraceerbaarheid.

Kwaliteitsdocumenten

• EN 10204 materiaalinspectiecertificaat
• Rapport chemische samenstelling
• Strikt mechanisch eigendomsrapport voor elke batch
• Warmtebehandelingsrapport
• 100% ultrasoon testrapport volgens EN 12680-2 niveau 2
• Magnetische deeltjestest (MT) Niveau 2-rapport
• Dimensionaal en CMM-inspectierapport
• Hardheidsinspectierecord
• Schilderen en definitieve visuele inspectieregistratie

Oppervlakte- en afwerkingsvereisten

De machinaal bewerkte oppervlakken van de Cast Steel Material Handler-stuurknokkel moeten voldoen aan de vereisten voor ruwheid en pasvorm en moeten vrij blijven van bramen, scherpe randen, scheuren en schadelijke gietfouten. Precisie-tappen, lagerzittingen, boringen, schroefdraden en referentievlakken worden vóór het verven gemaskeerd, zodat bescherming tegen corrosie de nauwkeurigheid van de montage niet beïnvloedt. Permanente traceerbaarheidsmarkeringen worden aangebracht volgens de klantenstandaard.

Toepassingen

• Materiaalbehandelaars
• Zware vorkheftrucks en magazijnvoertuigen
• Apparatuur voor containerbehandeling
• Stuuras- en wielnaafconstructies
• Op maat gemaakte stuursystemen voor zwaar materieel

OEM-precisiegietwerk van JG

JG biedt op tekeningen gebaseerde productie van de Cast Steel Material Handler-stuurknokkel, van precisiegieten tot warmtebehandeling, machinale bewerking, UT- en MT Level 2-inspectie, schilderen en einddocumentatie. Het geïntegreerde proces controleert de stevigheid van het gietstuk, de mechanische eigenschappen, de kritische pasafmetingen en de oppervlaktebescherming, wat een stabiele montage en een lange levensduur ondersteunt bij veeleisende materiaalverwerkingstoepassingen.
