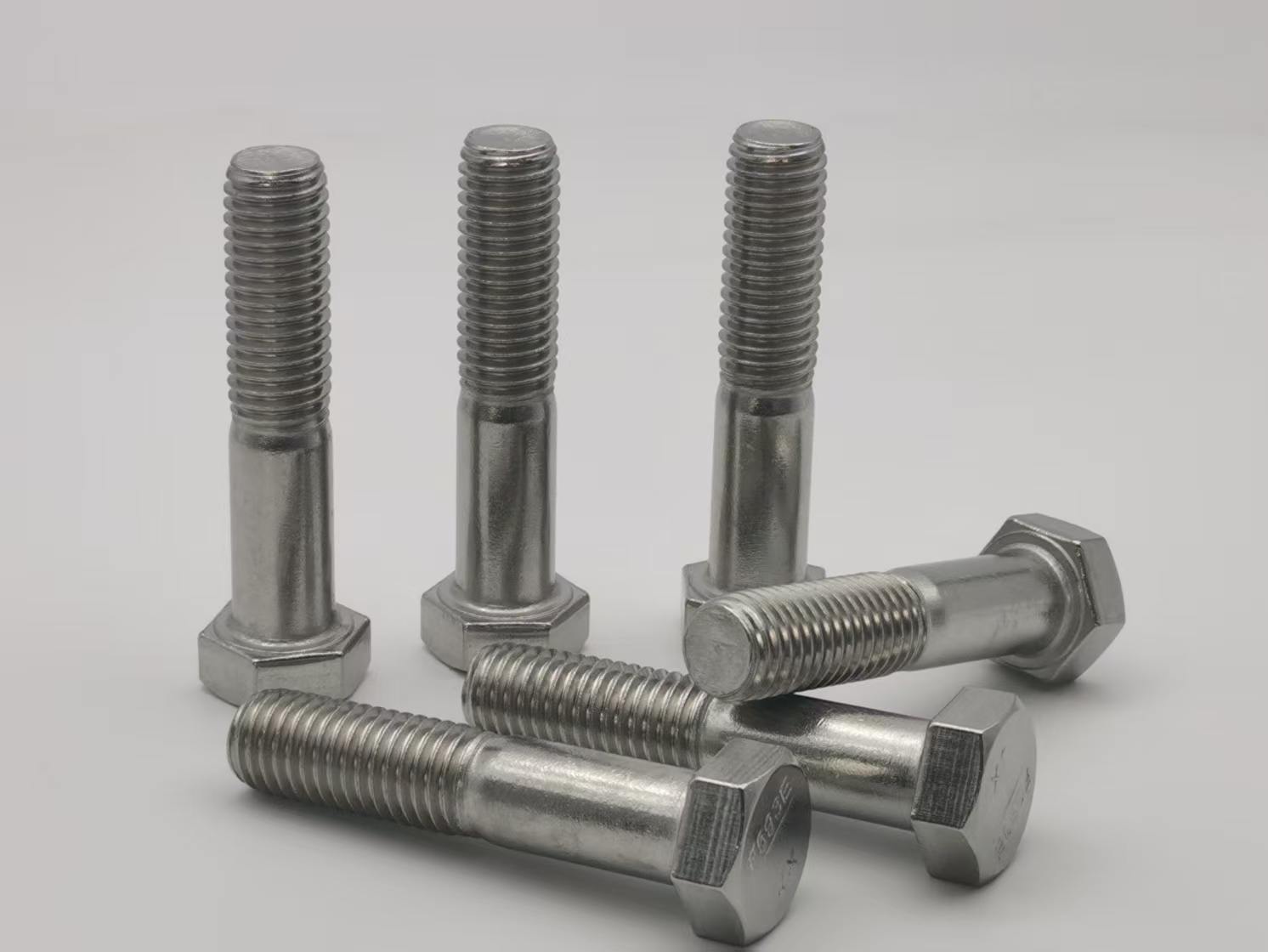

316SS 5/8-11 x 2-3/4 zeskantige dopschroef

316SS 5/8-11 x 2-3/4 zeskantige dopschroef

JG vervaardigt de316SS 5/8-11 x 2-3/4 zeskantige dopschroefvoor corrosiebestendige industriële bevestigingstoepassingen. Deze ASTM F593 SH1-bevestiging wordt geproduceerd uit 316 roestvrij staal door gecontroleerde koude kop, nauwkeurig draadrollen en warmtebehandeling. De 316SS 5/8-11 x 2-3/4 zeskantige dopschroef is vervaardigd volgens de maatvereisten van ASME B18.2.1 en geïnspecteerd aan de hand van de goedgekeurde tekening voor model 547878.

Technische en productiewaarde

De vormvolgorde voor deze 316SS 5/8-11 x 2-3/4 zeskantige dopschroef is ontworpen om de kopgeometrie, de rechtheid van de schacht en de graanstroom te controleren. Gewalste draden zorgen voor een consistent draadprofiel zonder de materiaalkorrel weg te snijden. De warmtebehandelings- en conditioneringsparameters worden batchgecontroleerd om de gespecificeerde ASTM F593 SH1 mechanische eigenschappen te bereiken met behoud van de dimensionele stabiliteit. De opgegeven draadconfiguratie is een minimale draadlengte van 1,50 inch.

Voor deze 316SS 5/8-11 x 2-3/4 zeskantige dopschroef is het doel voor mechanische eigenschappen een treksterkte van 120–160 ksi (827–1103 MPa), een vloeigrens van minimaal 95 ksi (655 MPa) en een Rockwell-hardheid van HRC 24–36. Dit zijn specificatiedoelen; De daadwerkelijke batchresultaten worden vastgelegd in het strikte mechanische-eigenschapsrapport dat voor het product wordt meegeleverd.

Strikt mechanisch eigendomsrapport

Elke productiebatch van de316SS 5/8-11 x 2-3/4 zeskantige dopschroefvereist een strikt mechanisch eigendomsrapport. Het rapport identificeert het materiaal, de ASTM F593-conditie, het batch- of heatnummer, de nominale diameter en de toepasselijke testmethode. Het registreert de werkelijke treksterkte, vloeigrens, rek en Rockwell-hardheidsresultaten. Het testen van bevestigingsmiddelen op volledige grootte en/of het testen van machinaal bewerkte exemplaren wordt uitgevoerd zoals van toepassing op ASTM F593 en het goedgekeurde inspectieplan. Traceerbaarheid verbindt de mechanische testgegevens met het materiaalcertificaat, de warmtebehandelingsbatch en de verzendingspartij.

Productspecificaties

Kwaliteitsdocumentatie bij elke batch

• Materiaalcertificaat met resultaten van de chemische samenstelling en traceerbaarheid van warmtenummers
• Strikt rapport over mechanische eigenschappen met daadwerkelijke resultaten op het gebied van trek, rek, rek en hardheid
• Toepasselijke testrecords op volledige grootte en/of machinaal bewerkte exemplaren
• Traceerbaarheid van batches door warmtebehandeling en spanningsharding
• Dimensionaal inspectierapport met betrekking tot ASME B18.2.1 en tekeningvereisten

Dimensionale en visuele inspectie

De 316SS 5/8-11 x 2-3/4 zeskantige dopschroef wordt geïnspecteerd op acceptatie van de draaddikte, totale lengte, draadlengte, kopbreedte over de platte vlakken, kophoogte, schachtdiameter, afschuining en geometrie onder de kop. Vakmanschapscontroles bevestigen dat de bevestigingsmiddelen schoon zijn en vrij zijn van schadelijke bramen, naden, overlappingen en oppervlaktedefecten. Er kunnen vijf preproductiemonsters ter goedkeuring worden ingediend vóór de massaproductie.

OEM-levering van JG

JG ondersteunt op tekeningen gebaseerde productie, monstergoedkeuring en volumelevering van de 316SS 5/8-11 x 2-3/4 zeskantige dopschroef. Exportverpakkingen maken gebruik van sterke dozen met batchidentificatie en beschermende buitenverpakking. Neem contact op met JG met uw tekening, jaarlijkse vraag en documentatievereisten voor een offerte voor de316SS 5/8-11 x 2-3/4 zeskantige dopschroef.
