Aangepaste 17-4 PH gesmede schouderbout

Aangepaste 17-4 PH gesmede schouderbout

JG vervaardigt deAangepaste 17-4 PH gesmede schouderboutvan precipitatiegehard roestvrij staal voor zware draai-, scharnier-, scharnier- en bewegingsbesturingsconstructies. In tegenstelling tot een standaard machinaal bewerkte sluiting moet dit onderdeel beginnen als een smeden en vervolgens gecontroleerde CNC-bewerking, interne zeskantproductie, verouderingsharding en naharding van draadwalsen ondergaan. Het gecombineerde proces geeft elk17-4 PH gesmede schouderbouthoge sterkte, betrouwbare vermoeiingsprestaties en stabiele geometrie voor veeleisende industriële toepassingen.

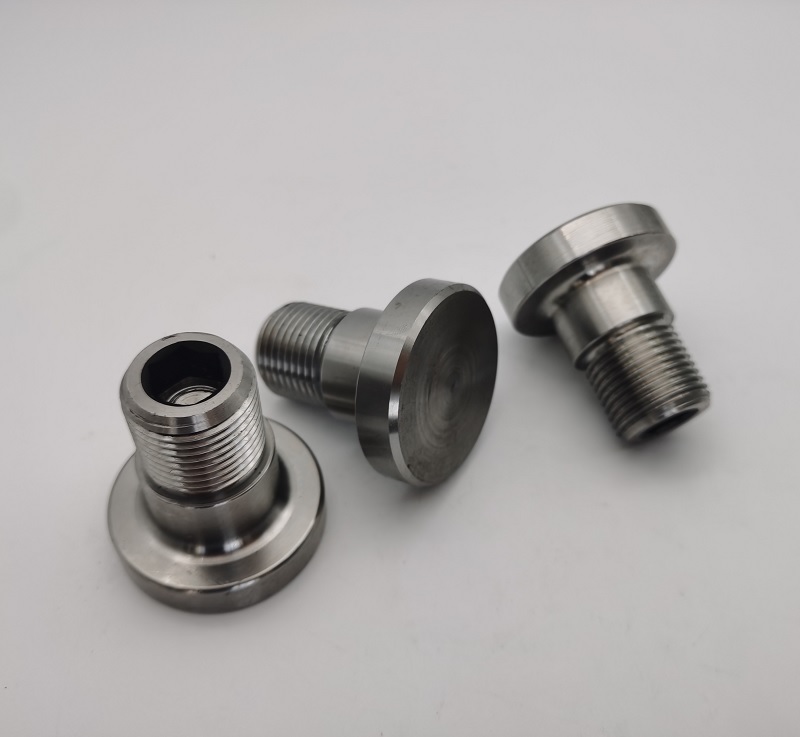

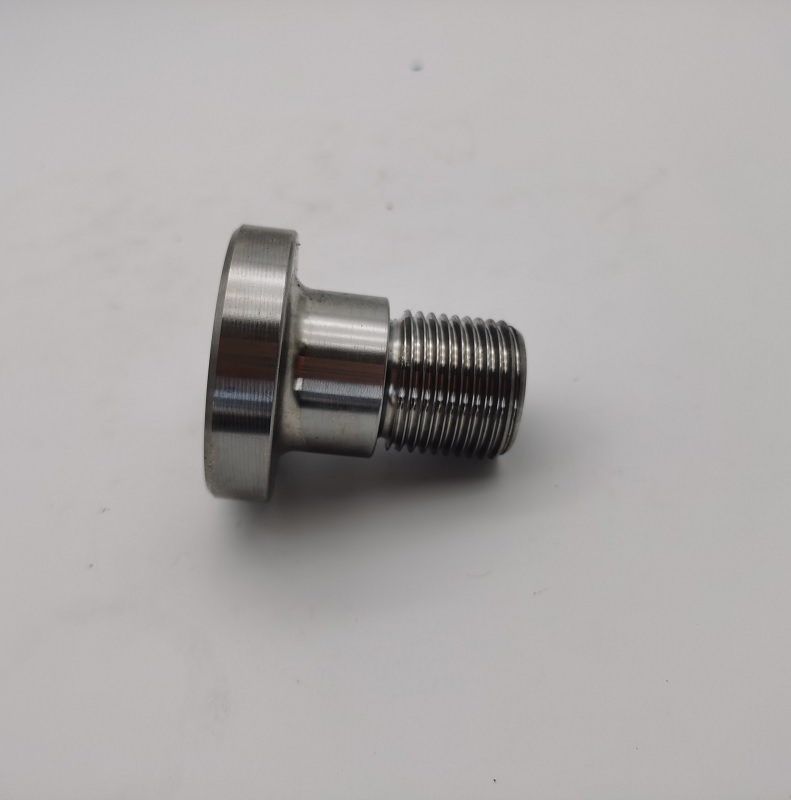

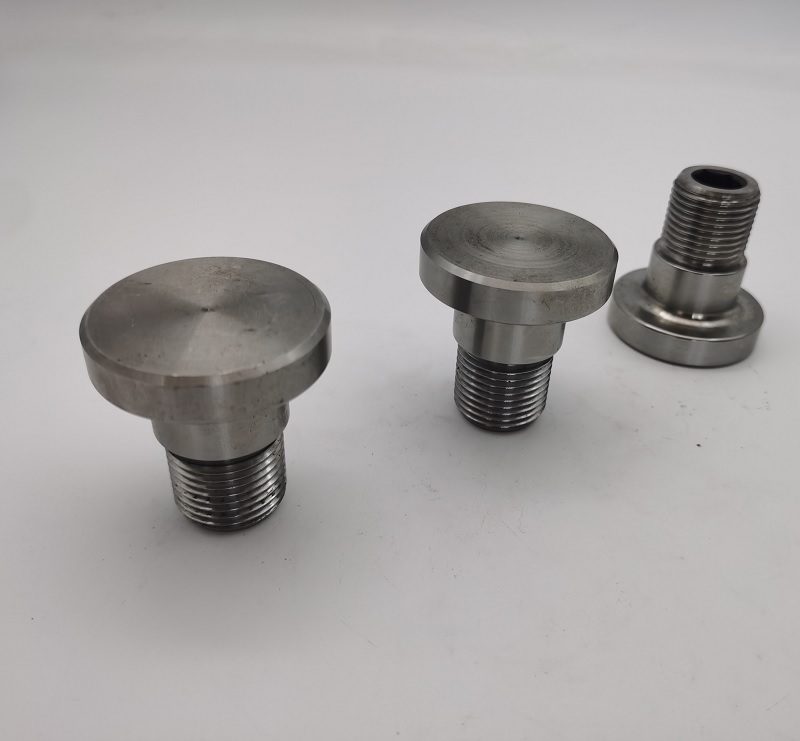

De17-4 PH gesmede schouderboutheeft een grote kop van 1,875 inch, een precisieschouder met een diameter van ongeveer 1,124-1,127 inch en een externe draad van 1-12 UNF Klasse 3A. De vrouwelijke zeskant, overgangsradii, draadontlasting en schoudervlakken moeten samenwerken als een functioneel geheel. JG controleert elk referentiepunt en elke overgang om een ​​herhaalbaar installatiekoppel, nauwkeurige positionering en een lange levensduur te ondersteunen.

Waarom het onderdeel gesmeed moet worden

Smeden is de basis van deze op maat gemaakte schouderbout. Het proces verbetert de materiaalstroom door het hoofd en de schouder in plaats van dat de hele vorm van te groot staafmateriaal wordt verwijderd. Bij een zwaarbelast bevestigingsmiddel helpt de gecontroleerde korrelstroom de sterkte en slagvastheid rond de overgang van kop naar schacht te ondersteunen. JG plant de smeedtoeslagen zorgvuldig, zodat het daaropvolgende CNC-draaien alle functionele oppervlakken kan reinigen zonder onnodig materiaal te verwijderen.

Het produceren van een consistenteop maat gesmede schouderboutvereist controle van de toestand van de knuppel, het vullen van de matrijs, het verwijderen van de flash en de uitlijning van het smeden. Variaties in het gesmede onbewerkte stuk materiaal kunnen de bewerkingstolerantie, schouderconcentriciteit en uiteindelijke kopgeometrie beïnvloeden. Inkomende smeedstukken worden daarom vóór de CNC-bewerking gecontroleerd, zodat onstabiele plano's niet in latere bewerkingen terechtkomen.

CNC-bewerking en vrouwelijke zeskantnauwkeurigheid

Na het smeden wordt de plano CNC-gedraaid om het kopvlak, de schouder, de blanco draad, afschuiningen, overgangsradii en reliëfkenmerken te produceren. De schouderdiameter en de relatie ervan met de schroefdraadas zijn belangrijk omdat de schouder kan fungeren als lager-, draai- of lokalisatieoppervlak. JG maakt gebruik van gecontroleerde werkstukopspannings- en bewerkingsreferenties om de concentriciteit te behouden en tegelijkertijd de gesmede kop te beschermen.

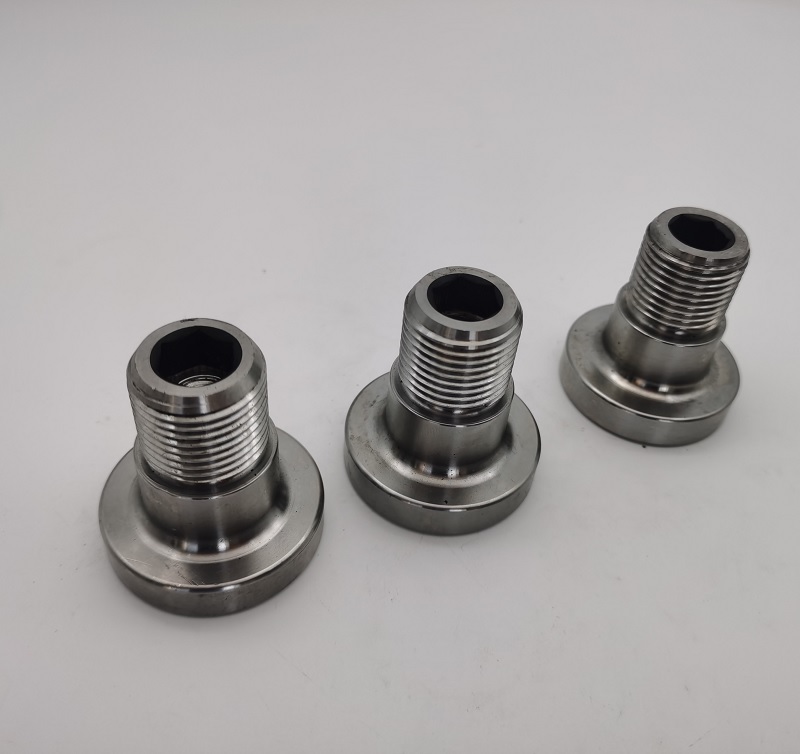

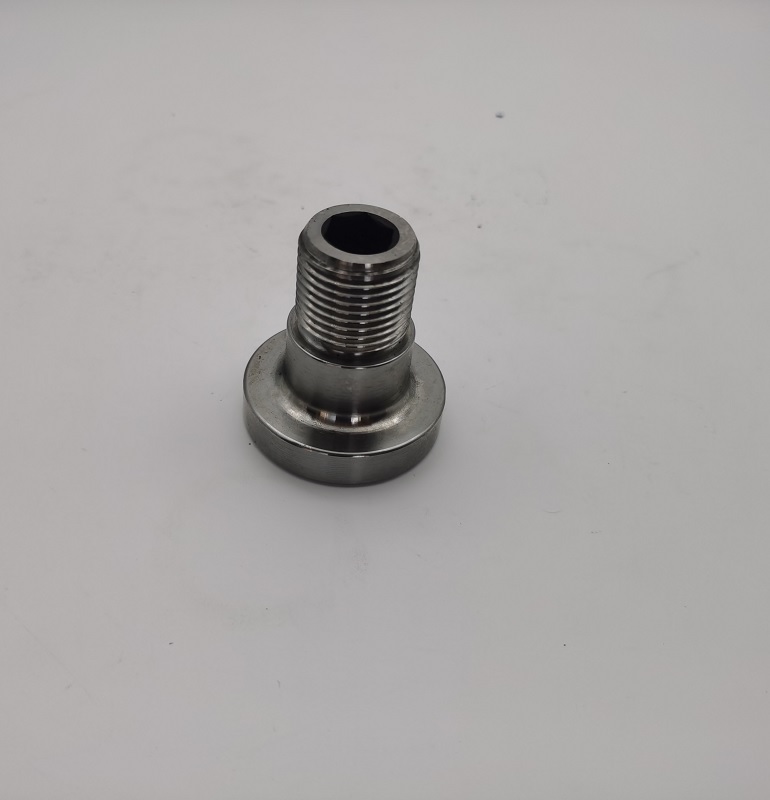

De vrouwelijke zeskant wordt alleen op het uiteinde met schroefdraad bewerkt. De grootte, diepte en uitlijning ervan moeten zorgen voor een betrouwbare aangrijping van het gereedschap zonder de omringende muur te verzwakken. Er kan een optionele ondersnijdingshulp worden gebruikt om de binnenhoeken van de zeskant schoon te maken. Deze functie vereist een nauwe coördinatie tussen boren, inwendig zeskantbewerking en voorbereiding van het blanco schroefdraad.

H1150/4 Verharding door veroudering

De17-4 PH roestvrijstalen schouderboutwordt vóór het uitharden teruggebracht naar Conditie A en vervolgens met hitte behandeld naar Conditie H1150/4. De referentiecyclus is 1150°F gedurende vier uur, gevolgd door luchtkoeling onder 90°F. De gespecificeerde prestaties omvatten een minimale treksterkte van 135 ksi, minimale vloeigrens van 110 ksi, hardheid van 31-35 HRC en slagsterkte van 50 ft-lb.

Warmtebehandeling is meer dan een hardheidsoperatie. Het kan de rechtheid, schouderomvang, diameter van de blanco draad en de pasvorm van de vrouwelijke zeskant beïnvloeden. Voor consistente prestaties van elk17-4 PH gesmede schouderbout, houdt JG rekening met de warmtebehandelingsbewegingen in het bewerkingsplan en verifieert kritische afmetingen na de H1150/4-cyclus. Identificatie van partijen door middel van warmtebehandeling kan worden toegepast met een markeringsmethode met lage spanning voor de traceerbaarheid van materialen en processen.

Gewalste draden na verharding

Een grote productie-uitdaging is de 1-12 UNF Klasse 3A-draad, die na uitharding moet worden gerold. Draadwalsen vormt het profiel door gecontroleerde verplaatsing in plaats van materiaal weg te snijden. Wanneer het goed wordt gecontroleerd, produceert het een glad draadoppervlak en een gunstige graanstroom, wat de weerstand tegen vermoeidheid en een consistente belastingoverdracht ondersteunt.

Rollen een gehard17-4 PH gesmede schouderboutvereist een nauwkeurige diameter van de blanco draad, geschikte walsmatrijzen en een stabiele proceskracht. JG controleert de plano vóór het rollen en inspecteert de afgewerkte draad met gekalibreerde meters. De draadslingering, het reliëf en het 30 graden-inloopgebied worden ook gecontroleerd om interferentie bij de montage te voorkomen.

Belangrijkste productie-uitdagingen

• Gesmede graanstroom:De plano moet de kop- en schoudergeometrie vullen, terwijl voldoende bewerkingsruimte behouden blijft.
• Schouderconcentriciteit:De grote schouder moet uitgelijnd blijven met de 1-12 UNF-schroefas.
• Stabiliteit bij warmtebehandeling:Bewerkingstoeslagen houden rekening met dimensionale bewegingen tijdens de H1150/4-cyclus.
• Naharden van draadwalsen:De blanco maat en rolkracht van de draad worden gecontroleerd voor een functionele klasse 3A-draad.
• Vrouwelijke hex-integriteit:De grootte, diepte en wanddikte van de zeskant moeten de koppeloverdracht en de sterkte van het onderdeel in evenwicht houden.
• Markering van traceerbaarheid met lage spanning:Identificatie van de partij door middel van warmtebehandeling wordt toegepast zonder dat er schadelijke spanningsconcentratie ontstaat.
• Braamvrije overgangen:Draadontlastingen, interne zeskantranden en schouderradii zijn afgewerkt voor een veilige montage.

Productieproces

1. 17-4 PH roestvrijstalen materiaalverificatie
2. Precisie smeden en blanco voorbereiding
3. CNC draaien van kop, schouder en schroefdraad
4. Boren en bewerken van binnenzeskant
5. Ontbramen en inspectie vóór warmtebehandeling
6. Keer terug naar conditie A en H1150/4 verouderingsverharding
7. 1-12 UNF Klasse 3A draadwalsen na uitharding
8. Markering van partij-identificatie met lage spanning indien vereist
9. Dimensionale, draaddikte- en hardheidsinspectie
10. Eindschoonmaak en beschermende exportverpakking

Kwaliteitsinspectie

Kritieke kenmerken van de17-4 PH gesmede schouderboutworden gecontroleerd met micrometers, hoogtemeters, draadmeters, hardheidstesters en andere gekalibreerde apparatuur. Inspectie richt zich op schouderdiameter, schouderlengte, kopgrootte, concentriciteit, vrouwelijke zeskantgeometrie, draadfunctie, reliëfdetails en warmtebehandelingsresultaten. Materiaalcertificaten, warmtebehandelingsgegevens en dimensionale inspectierapporten zijn beschikbaar volgens de projectvereisten.

Toepassingen

• Industriële deur- en laadsystemen
• Draaipunten en koppelingen van zware machines
• Bewegingsbesturingsassemblages
• Hydraulische en mechanische uitrusting
• Hoogbelastbare scharnierverbindingen
• Op maat gemaakte OEM-constructieve assemblages

Waarom kiezen voor JG

JG combineert smeedcoördinatie, precisie-CNC-bewerking, gecontroleerde warmtebehandeling en draadwalsen in één beheerde productieroute. Dit is vooral belangrijk voor onderdelen waarbij sterkte, schouderpassing en draadprestaties afhankelijk zijn van de juiste volgorde van bewerkingen. Prototypevalidatie, batchproductie, procestraceerbaarheid en inspectiedocumentatie kunnen worden geleverd voor OEM-programma's.

Stuur JG uw tekening, jaarvraag en keuringseisen voor een offerte. DeAangepaste 17-4 PH gesmede schouderboutkan worden vervaardigd volgens uw gespecificeerde afmetingen, markeringen, warmtebehandelingsomstandigheden en kwaliteitsdocumentatievereisten.
