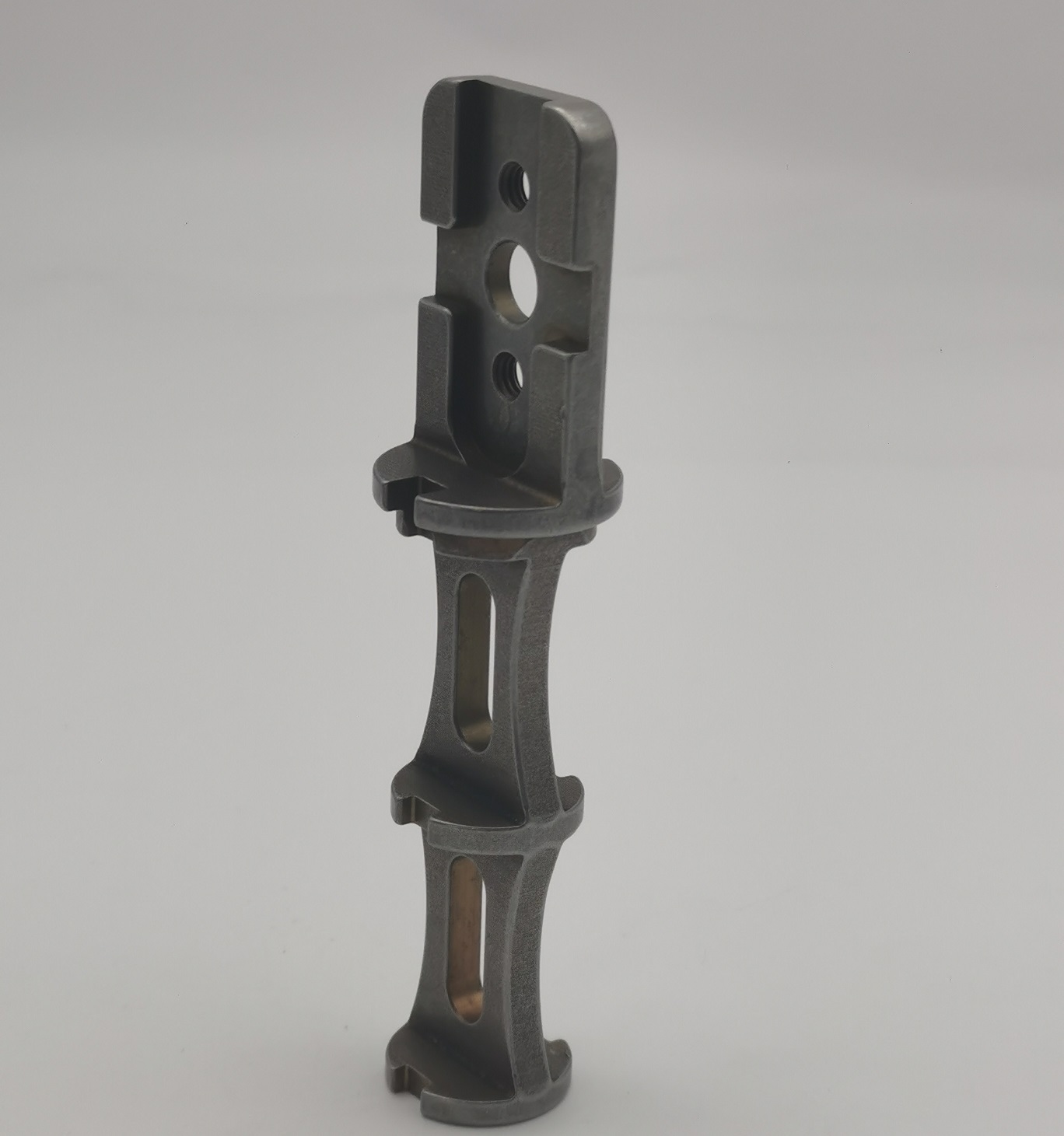

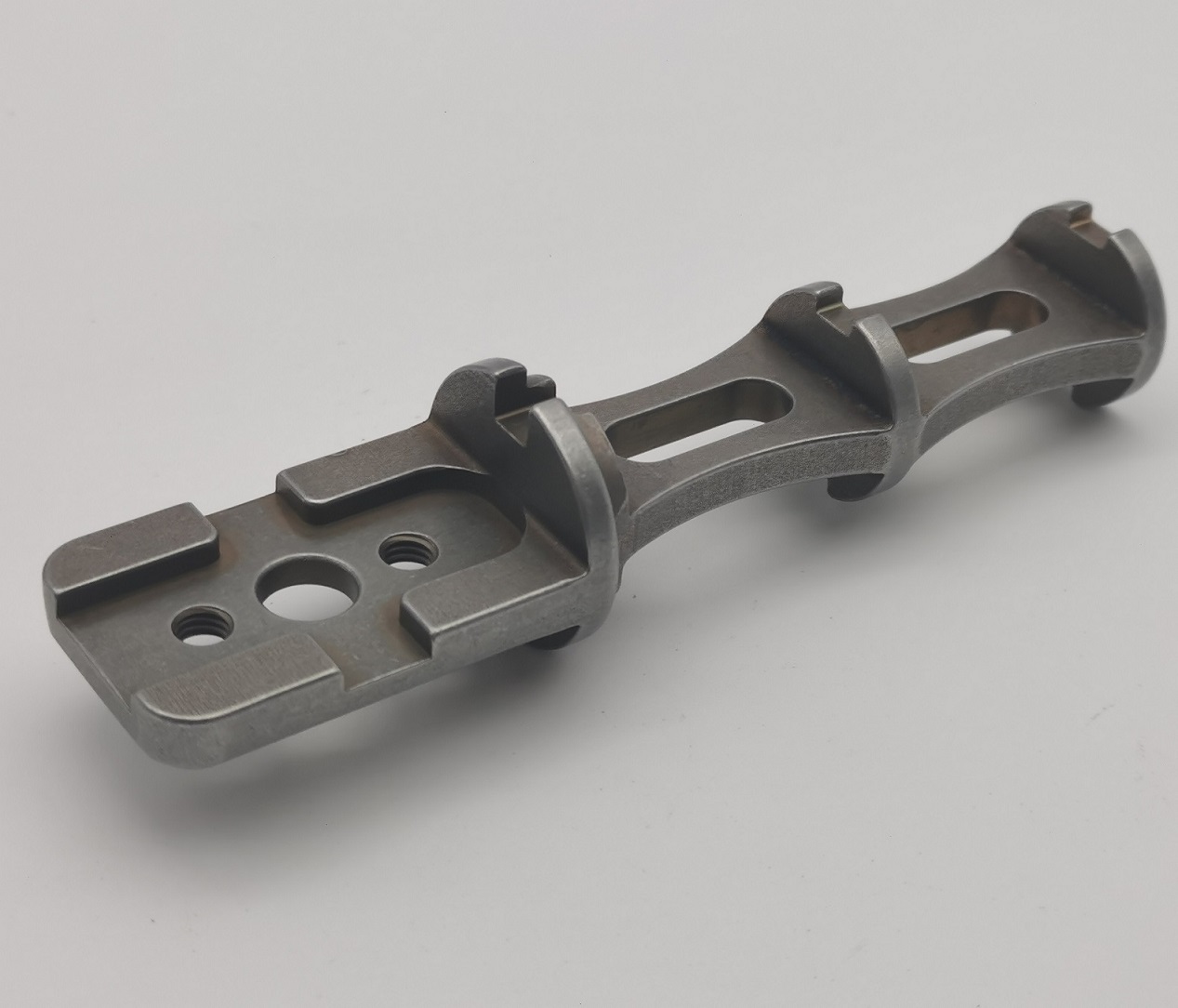

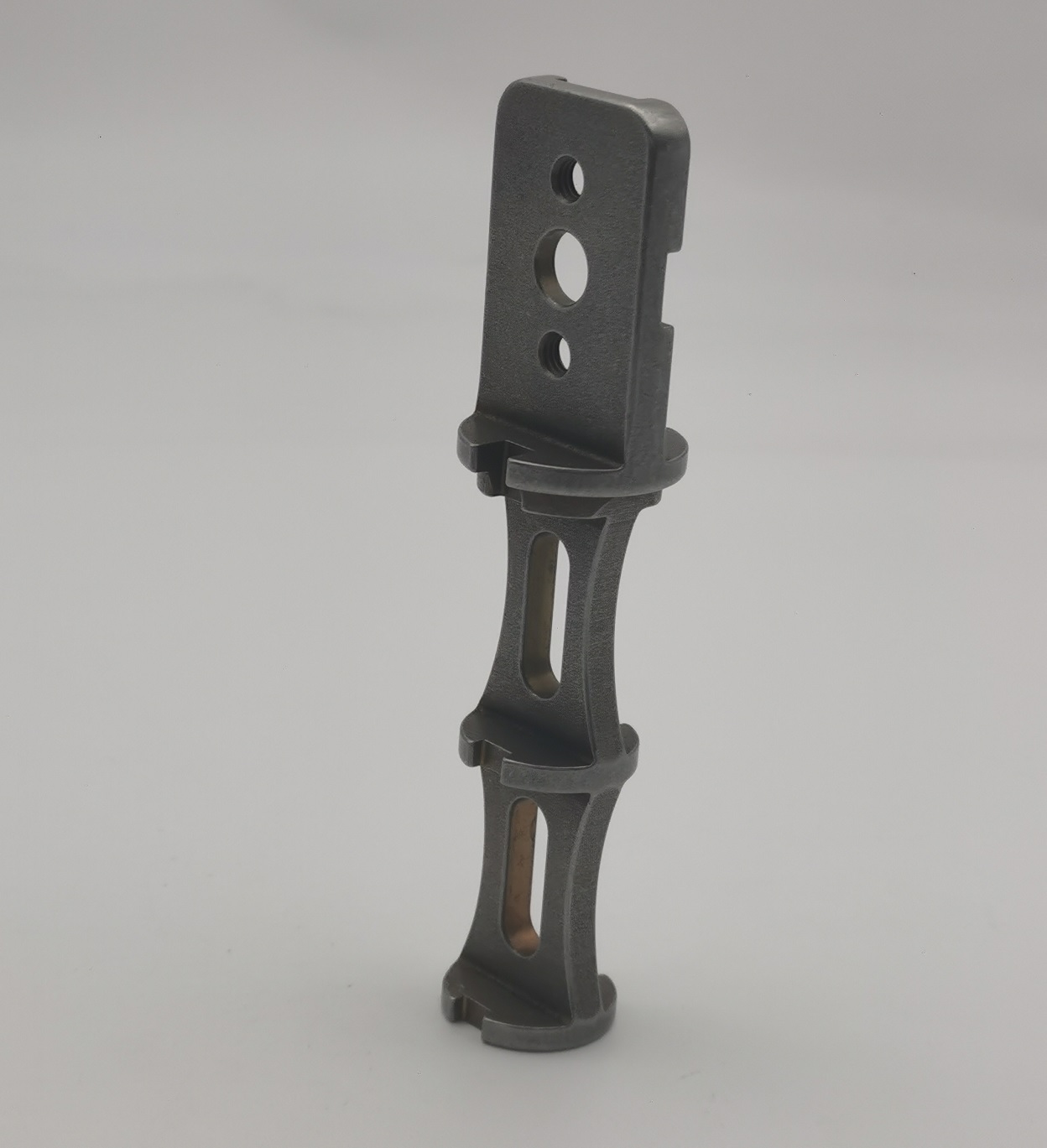

Aangepaste 17-4PH roestvrijstalen zaagasadapter

JGproduceertop maat gemaakte 17-4PH roestvrijstalen zaagasadaptersvoor OEM-apparatuurfabrikanten die zeer sterke, corrosiebestendige en nauwkeurig bewerkte mechanische verbindingscomponenten vereisen.

Deze adapter is ontworpen voor industriële zaagassemblages en op maat gemaakte krachtoverbrengingssystemen en integreert montagefuncties, schroefdraadgaten, positioneringsoppervlakken en versterkte ribben in één nauwkeurig ontworpen gietstructuur. Door investeringsgieten te combineren met CNC-bewerking en warmtebehandeling, biedt JG duurzame asadapteroplossingen die voldoen aan veeleisende mechanische assemblagevereisten.

Technische waarde

De belangrijkste productie-uitdaging is het beheersen van een lang, geribbeld gietstuk met behoud van de relatie tussen het montagevlak, het middengat, de schroefdraadgaten en de gebogen steunsecties. JG maakt gebruik van een gecontroleerd precisiegietproces om de complexe geometrie dicht bij de uiteindelijke vorm te vormen, gevolgd door CNC-bewerking van functionele oppervlakken, gaten en schroefdraden.

Deze aanpak vermindert materiaalverspilling terwijl de sterkte van de versterkte structuur behouden blijft. Bewerkingstoeslagen, bevestigingslocatie en warmtebehandelingsvolgorde zijn gepland om vervorming te beperken en een betrouwbare montage na uitharding te behouden.

Technische specificaties

Productieproces

• Beoordeling van gereedschappen en gietprocessen
• 17-4PH roestvrijstalen precisiegietwerk
• Poort verwijderen en voorafgaande reiniging
• CNC-bewerking van montagevlakken en doorlopende gaten
• 10-32 UNC-2B draadbewerking en meting
• Warmtebehandeling tot 40-45 HRC met dubbele temperatuur
• Gecontroleerd ontbramen en kanten blenden
• Dimensionale, draad- en hardheidsinspectie
• Eindschoonmaak en beschermende exportverpakking

Productie-uitdagingen

Het produceren van eenop maat gemaakte 17-4PH roestvrijstalen zaagasadaptermet dunne ribben, lange sleuven en wisselende wanddelen vereist nauwkeurige controle van het gietgedrag en de bewerkingsstabiliteit. Deze complexe structurele kenmerken kunnen tijdens de productie risico's met zich meebrengen, zoals krimp, kromtrekken en instabiliteit van de bevestiging.

JGbeheert deze uitdagingen door middel van optimalisatie van het gietproces, een uitgebalanceerd voedingsontwerp, gedefinieerde bewerkingsdatums en gefaseerde inspectieprocedures. Voor elk onderdeel van de asadapter worden de montageplaat en de schroefdraadonderdelen pas machinaal bewerkt nadat stabiele plaatsingsoppervlakken tot stand zijn gebracht om nauwkeurige montageverhoudingen te behouden.

Warmtebehandeling is net zo belangrijk voor 17-4PH roestvrijstalen zaagasadapters. Er wordt dubbel ontlaten toegepast om het vereiste hardheidsbereik van 40-45 HRC te bereiken, terwijl de maatvastheid na de bewerking wordt verbeterd. Kritieke gaten, schroefdraden en montagerelaties worden geverifieerd na warmtebehandeling in plaats van alleen te vertrouwen op metingen tijdens het proces, waardoor betrouwbare prestaties in industriële zaagassemblages en mechanische systemen worden gegarandeerd.

Kwaliteitscontrole

Inspectie omvat materiaalverificatie, gietuiterlijk, machinaal bewerkte afmetingen, draadacceptatie, hardheid en randconditie. Schroefdraadgaten worden gecontroleerd met de juiste meters en kritische afmetingen worden gemeten met gekalibreerde inspectieapparatuur. Materiaalcertificaten, hardheidsregistraties en maatinspectierapporten kunnen worden geleverd volgens projectvereisten.

Toepassingen

• Industriële zaagassamenstellen
• Snij- en trimapparatuur
• Montagesystemen voor krachtoverbrengingen
• Machines voor speciale doeleinden
• Zware mechanische koppelingen
• Aangepaste OEM-apparatuur

Veelgestelde vragen

Vraag 1: Kan JG op maat gemaakte zaagasadapters vervaardigen volgens klanttekeningen?

Ja. JG ondersteunt OEM-productie op basis van door de klant aangeleverde tekeningen, 3D-modellen en technische specificaties. Voorafgaand aan de productie is een technische beoordeling beschikbaar om de haalbaarheid van de productie te beoordelen.

Vraag 2: Waarom kiezen voor 17-4PH roestvrij staal voor asadapters?

17-4PH roestvrij staal biedt hoge sterkte, hardheid en corrosieweerstand na warmtebehandeling, waardoor het geschikt is voor mechanische componenten die worden blootgesteld aan herhaalde belastingen en industriële omgevingen.

Vraag 3: Welke productieprocessen worden er gebruikt voor deze asadapter?

Het productieproces, zoals de op maat gemaakte 17-4PH roestvrijstalen zaagasadapter, omvat precisiegieten, CNC-bewerking, draadbewerking, warmtebehandeling, ontbramen en eindinspectie.

Vraag 4: Ondersteunt JG prototypes en productie in kleine series?

Ja. JG ondersteunt de productie van prototypen, kleine batchbestellingen en herhaalde OEM-productie volgens de eisen van de klant.

Vraag 5: Kunnen inspectierapporten worden verstrekt bij de voltooide onderdelen?

Ja. Materiaalcertificaten, hardheidsregistraties en dimensionale inspectierapporten kunnen worden verstrekt op basis van de projectvereisten.

Waarom JG

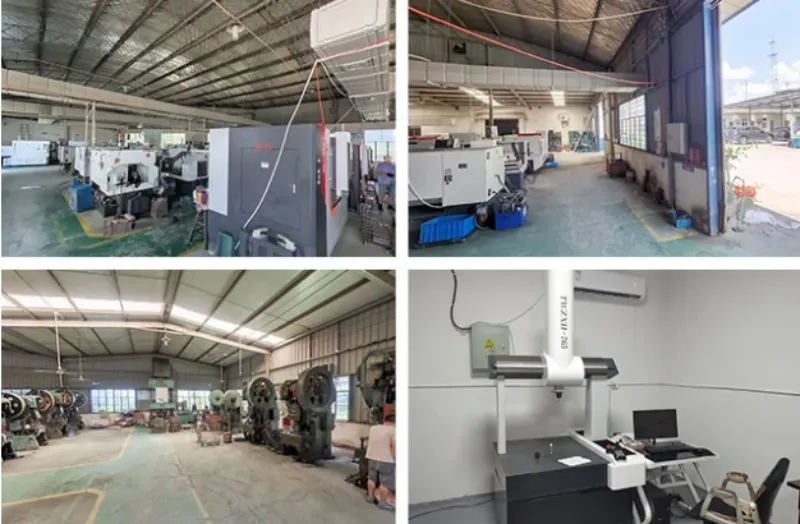

JGcombineert precisiegietwerk, CNC-bewerking, coördinatie van warmtebehandelingen en dimensionale inspectie onder één OEM-productieprogramma. Ons engineeringteam ondersteunt tekeningbeoordeling, prototypevalidatie, kleine batches en herhaalde productie. Stuur uw 2D-tekening en 3D-model voor feedback over de maakbaarheid en een offerte.
